Различия в структуре между глятными клапанами и затворенными клапанами

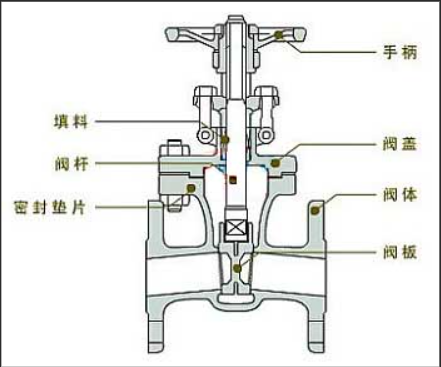

    1. Фундаментальная разница в механизме закрытия ядра движущейся частью воротклапанэто плита для ворот, обычно в форме клина (хотя существуют параллельные или гибкие конструкции). Эта плита переносит перпендикулярно направлению потока жидкости-воображает вертикальный гильотин, который поднимается, чтобы обеспечить прямой поток или падает, чтобы блокировать проход. Напротив, клапан глобуса работает через диск (или пробку/попет), часто дисковой, конической или иглах. Его движение параллельно направлению потока, функционируя как поршень, который вкручивается вниз в сиденье клапана, чтобы закрыть или втягиваться вверх, чтобы открыть.

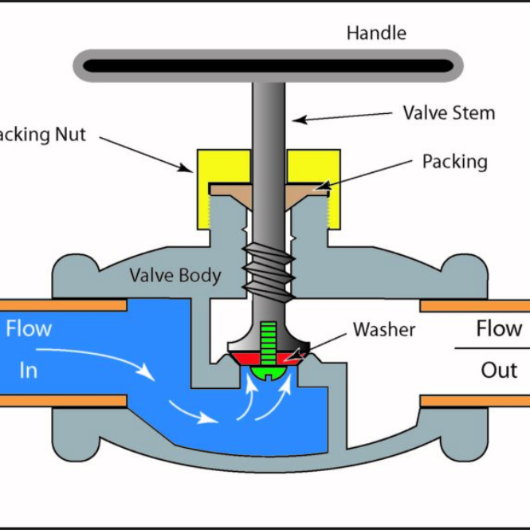

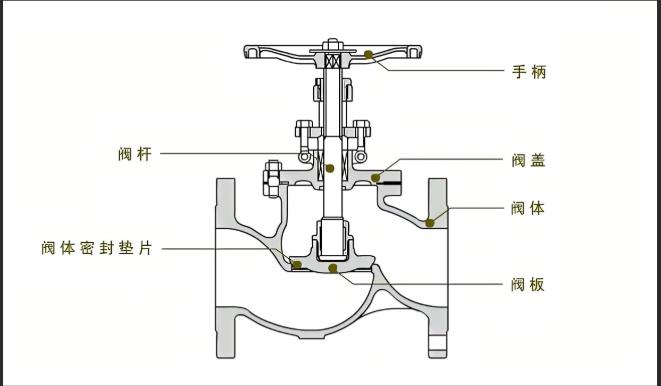

    2. Конструкция внутреннего пути потока, это различие, напрямую влияет на форму клапана и сопротивление жидкости. Клапаны имеют прямой, симметричный путь потока. При полном открытии ворота вытягивается в камеру над отверстием, позволяя жидкости проходить беспрепятственно, как прямая труба, что приводит к незначительному сопротивлению потоку. Глобусные клапаны, однако, протягивают жидкость через изогнутый, «S» или «Z» отрывок. Направление потока резко изменяется (обычно вниз, затем вверх, или наоборот), при этом сжимание отверстия на сиденье клапана. Эта конструкция по своей природе создает значительное сопротивление потока и падение давления.

    3. Профиль тела и требования к направлению потока. Проект пути потока продувки диктует внешний вид тела. Клапанные тела являются симметричными и цилиндрическими, с фланцами выровненными осевыми. Их прямой, двунаправленный путь потока не предъявляет требования к направлению потока - Fluid выполняет одинаково в любом направлении при полном открытии. Тела клапана глобуса асимметричны, демонстрируя отчетливую центральную выпуклость или выступ, чтобы приспособиться к изогнутому пути потока. Критически, они обеспечивают соблюдение строгих правил направления потока: большинство следуют за «lioh» (жидкость в ниже диск, выход выше диска). Тело отмечено стрелкой потока; Обратная установка вызывает сбой герметизации, высокий крутящий момент или повреждение.

    4. Механизм движения ствола и высоты клапана влияет на перемещение STEM и общие размеры. Чтобы полностью открыть, клапан затвора должен поднять свои ворота над полным диаметром отверстия - длинный ход для больших клапанов. Конструкции восходящего ствола показывают видимое расширение стебля; Невыразительные стебли скрывают внутренние путешествия. Глобусные клапаны нуждаются только в ~ 25% подъемного подъема сиденья для полного отверстия (так как область потока быстро расширяется после первоначального подъема). Таким образом, путешествие стебля короче. Тем не менее, их дизайн «S»-роты увеличивает корпус клапанов глобуса (от центральной линии входной до вершины капота), чем затворы одинакового размера, появляясь «более объемные».

    5. Структура герметизации и методы интерфейса и поверхности значительно различаются. Клапаны затвора герметизируются через широкие области контакта между обеими сторонами ворот и соответствующими сиденьями для тела. Клин -ворота достигают закрытия с помощью механической веретки; Параллельные ворота используют принудительный контакт с местами. Это создает большие уплотнительные интерфейсы. Клапаны шара запечатывают вдоль концентрированной линии контакта между краем диска (конический/ сферический) и сиденье в форме кольца. Сила вниз от стебля прижимает диск в сиденье, обеспечивая контакт линии или уплотнение узкого листа с минимальной площадью поверхности.
