Структура и принцип работы клапана бабочки

90-градусное вращение, легкое управление потоком-мастерство управления потоком-Клапаны бабочек: Оптимизация эффективности и стоимости для операций с трубопроводом большого диаметра!

1. Обзор обзора:

  Клапан бабочкиявляется структурно простым и быстродействующим клапаном, в основном используемом для контроля потока жидкостей (таких как вода, газ или выстрел) в трубопроводах. Его основная функция состоит в том, чтобы открыть, закрывать или регулировать проход потока, вращая диск (диск -бабочка) в трубе.

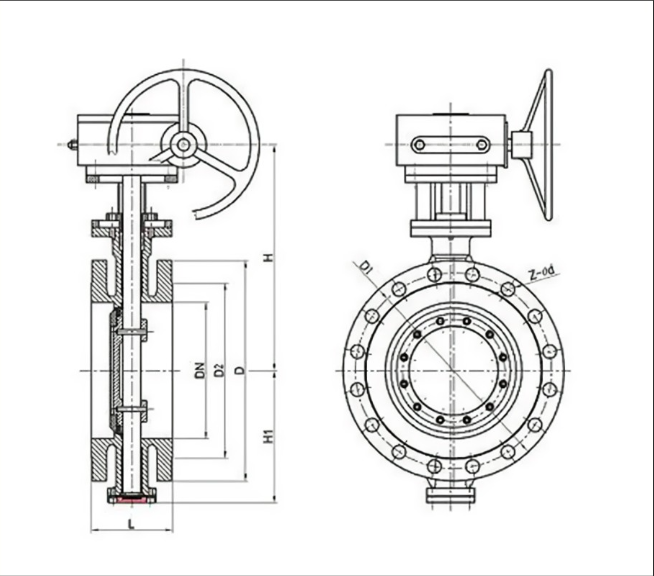

2. Компоненты ключа - корпус и диск клапана:

   Основным корпусом клапана бабочки является корпус клапана, короткий цилиндрический корпус, соединенный с трубопроводом на обоих концах, образуя проход жидкости. Центрально располагается в рамках прохода тела клапана основным компонентом - диском. Это дискообразная структура, чья конструкция (концентрическая или эксцентрическая) и материал значительно влияет на производительность клапана.

3. Компоненты ключа - стебель и приведение в действие:

   Ствол проходит через центр или эксцентричную точку диска и простирается за пределы тела клапана. Этот вал отвечает за передачу силы вращения (крутящего момента), сгенерированного внешним рабочим механизмом (например, рычагом, маховиком или автоматическим приводом) в диск, управляя его вращением.

4. Компоненты ключа - герметизация (сиденье и уплотнения):

   Для достижения герметизации при закрытии на внутренней стене корпуса клапана установлено кольцевое сиденье (или на краю диска в конструкциях с тройным сфером). Когда диск закрывается, его край плотно прижимается к этому месту. Материалы сидений могут быть эластомерами (мягкое сиденье, например, резина, PTFE, предлагая хорошее уплотнение) или металл (твердое сиденье, устойчивое к высокой температуре и давлению). Кроме того, уплотнения (такие как упаковка или уплотнительные кольца) расположены там, где стебель выходит из корпуса клапана, предотвращая утечку носителя вдоль стебля.

5. Принцип работы - процесс открытия:

   Когда клапан должен быть открыт, эксплуатационный механизм (ручный или автоматический) вращает стебель. Стержень заставляет диск вращаться вокруг своей оси, движущейся от положения, перпендикулярного оси трубопровода (90 градусов, закрытое состояние) к положению, параллельно ему (0 градусов). Когда диск вращается, его обструкция с жидкостью уменьшается, проход потока постепенно открывается, а жидкость плавает плавно. Угол вращения обеспечивает точный контроль скорости потока.

6. Принцип работы - процесс закрытия:

   Когда клапан должен быть закрыт, эксплуатационный механизм вращается в противоположном направлении. Диск начинает вращаться от своего положения, параллельно трубопроводу, постепенно блокируя путь потока. После вращения приблизительно 90 градусов, чтобы достичь перпендикулярного положения, край диска твердо прижимает сиденье. Благодаря этому сжатию (полагаясь на упругую деформацию для мягких сидений или точный контакт конического конуса для жестких сидений), между краем диска и сиденьем образуется полное уплотнительное кольцо, полностью блокируя поток жидкости.

7. Преимущества основного:

   Основные преимущества клапанов бабочек лежат в их компактной структуре, легком весе и коротких размерах лицом к лицу (сберегательное пространство), простую и быстрая работа (обычно требуя лишь 90-градусного вращения для открытого/закрытия), низкого сопротивления жидкости (особенно при полном открытии), низкий эксплуатационный момент и значительные экономические преимущества в труппах большого диатера.

8. Недостатки и соображения:

   Недостатки клапанов бабочек включают их способность уплотнения давления, как правило, ниже, чем затвор или шаровые клапаны (особенно типы мягких сил), а диск всегда присутствует в пути потока, вызывая некоторую потерю давления, менее подходящие для сильных применений дросселирования (что может вызывать вибрацию или эрозию) и чувствительность материалов мягких сидений для экстремальных температур.

9.Typical Applications:

   Используя эти преимущества, клапаны бабочек широко применяются в сценариях диаметром среднего и большого диаметра, требующих быстрой работы, ограничений пространства или чувствительности к стоимости. Обычные применения включают в себя: системы водоснабжения и дренажные системы (питьевая вода, сточные воды), системы HVAC (отопление, вентиляция и кондиционирование воздуха), системы пожарной защиты, охлаждающая вода в энергетической промышленности, нефтехимическая промышленность (для низкого давления, среды из атмосферной температуры), пищевые и фармацевтические промышленные промышленности (санитарные клапаны) и подруга.
