Что такое ситечко y?

АY-тип ситоСтоит как наиболее широко используемое устройство механической фильтрации в промышленных системах трубопроводов, его название получено из характерной Y-образной конфигурации его корпуса. Его основная функция состоит в том, чтобы перехватить твердые примеси частиц в жидкостях (таких как ржавчина, сварка, шкала труб или остатки процесса) через внутренний экранирование сита, тем самым защищая нижестоящее оборудование (насосы, клапаны, потоковые измерители, теплообменники и т. Д.) От износа или блокировки. Принцип работы включает в себя: жидкость, попадающую в корпус сита, через вход, протекающий через угловой цилиндрический экран, где загрязняющие вещества пойманы на внутренней поверхности, в то время как чистая жидкость проходит через отверстия сетки к выходу. Накопленный мусор можно удалить путем вручную или автоматически открывая дренажный клапан внизу.

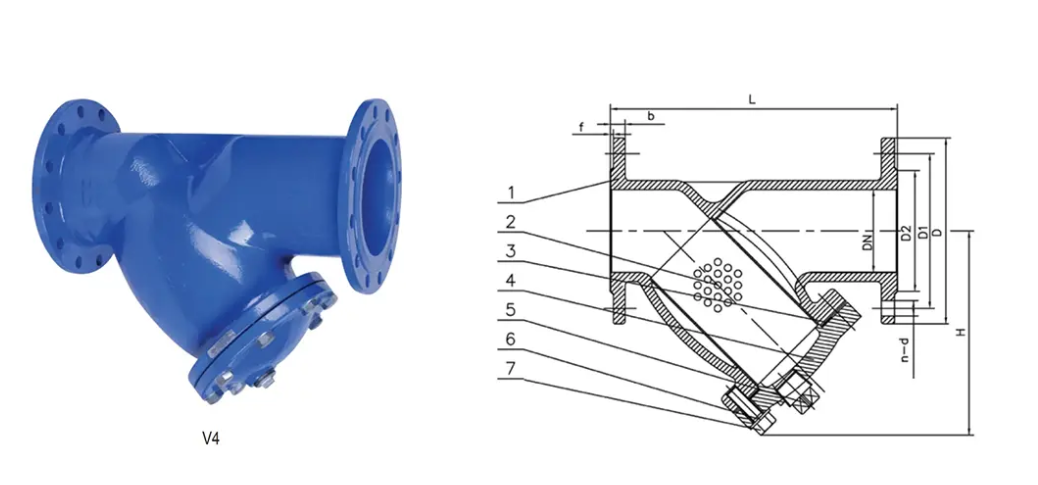

Ключевые конструкционные компоненты сита Y-типа включают в себя: y-образный корпус, обычно изготовленный из литой углеродистой стали, нержавеющей стали или пронковка; съемная конечная крышка (закрепленная болтами или резьбовым уплотнением) сверху; внутренняя монтированная цилиндро-коническая пейзажа (обычно 304/316 нержавеющая сталь с размерами сетей в диапазоне от 0,5 мм до 3 мм); и сливной порт (фланцевый или резьбовой) у основания. Его структурные преимущества заключаются в низком сопротивлении потока (прямое проектирование с падением давления ниже 0,1 бар), компактной зоной (меньше, чем эффия для корзины) и техническое обслуживание без разборки трубопровода (экран можно получить путем удаления конечной крышки).

Для удовлетворения разнообразных оперативных требований были разработаны критические функциональные варианты. Усиленные модели высокого давления оснащены утолщенными корпусами и коваными фланцами, выдерживающими давление до PN100 (10 МПа) для применений, таких как основные паровые линии электростанции. Типы, устойчивые к кавитации, включают в себя лопатки с укреплением потока в структуру экрана, чтобы предотвратить эрозию, вызванную пузырьками при высоком дифференциальном давлении. Самоочищающиеся версии интегрируют механизмы обратного потока и датчики дифференциального давления для автоматического разряда мусора. Высокотемпературные специализированные подразделения используют прокладки с графитами спиральными вандами и экраны из сплавных стали для обслуживания до 450 ° C. Для коррозийных сред (например, химических заводов), полная конструкция из нержавеющей стали 316L противостоит атаку кислотной/щелочной среды.

Инженерный отбор требует оценки пяти критических параметров: во -первых, фильтрационная тонкость (на основе потребностей защищенного оборудования - E.G., 80 мш/180 мкм выше центробежных насосов, 200 мкл/75 мкм до управляющих клапанов). Во-вторых, скорость потока и диаметр труб (диапазон полноразмерного диапазона DN15-DN1200; скорость должна поддерживаться на уровне 1-3 м/с для предотвращения проникновения частиц). В-третьих, рабочее давление и температура (материал для корпуса должен соответствовать условиям-например, пластичный железо PN16 для систем окружающей среды, углеродистая сталь PN40 для пары среднего давления). В -четвертых, тип соединения (стандарты фланца должны соответствовать трубопроводам: ANSI/EN/DIN). Наконец, метод слива (ручные стоки являются экономическими, но требуют мониторинга; автоматизированные системы подчиняются беспилотным станциям).

Установка и обслуживание лучших практик мандат: горизонтальный монтаж (по вертикальному порту вниз), чтобы обеспечить оседание мусора по гравитации; строгое выравнивание стрелок направления потока с движением жидкости; Положение насоса, расположенные ≥10 диаметров труб вверх по течению, чтобы избежать турбулентных помех; и промывка линии предварительной зачитывания для предотвращения воздействия на экран с помощью сварки шлака. Частота технического обслуживания зависит от нагрузки загрязняющих веществ, обычно требующей очистки экрана, когда различие давления достигает 0,5 бар (паровые системы могут нуждаться в ежедневном дренажере). В качестве первой линии обороны в системах химических, силовых, морских и HVAC, Y-штаны снижают уровень отказов оборудования более чем на 40%, что оказалось необходимым для надежности системы.
