Globle Calve ： один подъемник, остановка потока; нулевое сопротивление, полный ход.

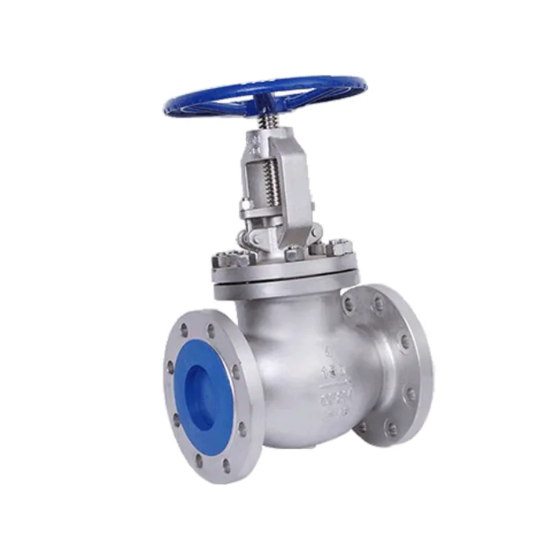

             АГлобус клапан, также известный как стоп -клапан или изоляцияклапан, является чрезвычайно распространенным и широко используемым типом клапана. Его основная функция состоит в том, чтобы открыть или отключить жидкий проход линейным (вверх и вниз) движением диска (закрывающий элемент) вдоль центральной линии сиденья (герметизационная поверхность). Название «Globe Valve» очень интуитивно отражает ее основную цель - полностью отключить или подключить поток жидкости, а не в первую очередь для регуляции потока (хотя некоторые конструкции позволяют определенную степень регулирования).

 1. Основные структурные компоненты:

  Тело: внешняя оболочка, содержащая плавные проходы и сиденье. Форма тела (обычно сферическая или «Y» шаблон) определяет направление потока и сопротивление. Входные и выходные порты обычно являются встроенными (прямой рисунок) или под углом (шаблон угла).

  Капот: подключается к корпусу, образуя закрытую камеру, размещающая стебель и другие компоненты. Обычно прикрепляется к корпусу с уплотнением прокладки.

  Диск (подключение): критический закрывающий элемент. Его дно имеет герметичную поверхность (плоскую, коническую или сферическую), точно соответствующую сиденью. Диск перемещается стеблем.

  Сиденье: кольцевая герметичная поверхность, закрепленная в рамках прохода тела. Когда диск понижается, его герметичная поверхность устанавливает плотный контакт с поверхностью сиденья, чтобы сформировать уплотнение.

  Стебель: стержень, соединяющий диск с рабочим механизмом (маховик, привод). Вращение маховика заставляет стебель линейно перемещаться (обычно с помощью поднимающегося механизма винта ствола), поднимая или опуская диск.

  Махо для ручной работы (или привод): для ручной работы вращение маховика движет стеблем. Также может быть подключен к электрическим, пневматическим или гидравлическим приводам для автоматической работы.

  Коробка начинки: расположена в капоте, окружающая стебель. Заполнен гибким упаковочным материалом (например, графит, PTFE) и сжатый железой, чтобы предотвратить утечку жидкости вдоль стебля.

  Орехой ствола / яблок: для поднимающихся клапанов глобуса стебля рудование прикреплено к стволовой гайке, установленной на игре. Вращение маховика поворачивает гайку стебля, заставляя резьбовой стебель вверх или вниз.

2. Принцип работы (ядро):

   Процесс открытия: вращайте маховик против часовой стрелки. Стволовая гайка поворачивается, в результате чего стебель движется вверх. Стебель поднимает диск с места. Когда диск поднимается, площадь потока между диском и сиденьем постепенно увеличивается, позволяя жидкости течь через клапан внизу (или выше, в зависимости от конструкции) сиденья.

   Процесс закрытия: вращайте маховик по часовой стрелке. Орех стеблей поворачивается, за рулем стебля вниз. Стебель толкает диск вниз, пока его герметичная поверхность плотно прижимается к поверхности герметизации сиденья. Применение достаточной силы создает механическое уплотнение между двумя точно сопряженными поверхностями, предотвращая проход жидкости.

   Ключевой момент: открытие и закрытие клапана шара достигается посредством линейного смещения (подъем/опускания) диска. Уплотнение опирается на перпендикулярную силу сжатия, нанесенную диском на сиденье.

3. Продолжительность направления

Поток под диском (стандартный поток-поток-закрытие): это самая распространенная конструкция. Жидкость входит под диском и выходит над ним.

   Преимущества: в закрытом положении под давлением жидкости действуют давление под диском, помогая принуждать его к сиденье, усиливая уплотнение. Открытие клапана требует относительно меньшей рабочей силы (давление жидкости помогает поднять диск).

   Недостатки: путь потока извилистым («S» в форме), что приводит к высокой сопротивлению потока. Полость под сиденьем может улавливать осадок.

Поток через диск (обратный поток-расход к открытую): жидкость выходит над диском и выходит под ним.

   Преимущества: STEM и ящик для начинки не подвергаются воздействию давления системы в полости клапана (давление выше диска), что потенциально продлевает срок службы упаковки. Менее склонны к наращиванию отложений под сиденьем.

   Недостатки: при закрытии давление жидкости действует над диском, пытаясь снять его с сиденья, препятствуя герметизации. Открытие требует преодоления давления жидкости, требуя большей эксплуатационной силы. Обычно используется только для конкретных применений (например, дренажные клапаны, специальный сервис).

Направление потока обычно обозначается стрелкой на корпусе клапана. Установка должна строго следовать этому направлению!

4. Характеристики:

Преимущества:

   Отличный отключение: большая площадь контакта между поверхностями уплотнения диска и уплотнения сиденья, точно утипированное, сильное механическое уплотнение при закрытии, низкая утечка (может достичь ANSI Class VI), идеально подходит для применений, требующих плотного отключения.

   Легкое обслуживание: диск и сиденье относительно просты в ремонте или замене (клапаны часто подлежат ремонту). Некоторые конструкции позволяют встроенное обслуживание.

   Короткий ход: диск с полным открытым до полного закрытия является относительно коротким (обычно ~ 1/4 диаметра ствола сиденья), что приводит к умеренному времени открытия/закрытия.

   Умеренная способность дросселя: хотя и не так хороша, как выделенные управляющие клапаны (например, V-портовый шар, эксцентричная заглушка), глобусные клапаны могут использоваться для регуляции потока путем изменения положения диска, особенно вблизи закрытого положения, где точность управления лучше. Эрозия во время дросселирования менее тяжелая, чем в затворах.

   Универсальное применение: подходит для различных жидкостей, включая пар, воду, нефть, газ и коррозийную среду (с соответствующим выбором материала/уплотнения).

Недостатки:

   Высокое падение давления: извилистый путь «S» в форме потока вызывает значительную потерю давления, что приводит к более высокому потреблению энергии. Не подходит для требований с низким уровнем устойчивости.

   Высокий эксплуатационный момент: открытие и закрытие (особенно в конце закрытия хода) требует преодоления давления жидкости и уплотнения поверхностного трения, что приводит к большому крутящему моменту (особенно для больших размеров/высоких давлений), что часто требует операторов передачи.

   Относительно медленная работа: хотя ход диска является коротким, работа маховика с несколькими разворотами делает его медленнее, чем клапаны четвертьчатки (мяч, бабочка).

Критическое направление потока: направление установки должно строго следовать стрелке потока (обычно расход-диск). Неверная установка сильно влияет на герметичную и эксплуатационную силу.

Половые ловушки жидкости: для горизонтально установленных клапанов потока и дисков, полость нижней части тела может улавливать жидкость, рискуя замерзанием в холодных средах или вызывая эксплуатационные проблемы с определенными носителями.

5.typical Applications:

   Системы трубопровода, требующие надежного выделения и плотного отключения (например, питательная вода котлов, паровые системы, химические процессы).

   Приложения нуждаются в некоторой возможности регулирования потока (например, охлаждающая вода, вспомогательные линии).

   Системы высокого давления (структура хорошо обрабатывает давление).

   Ситуации со строгими требованиями к внешней утечке (уплотнение упаковки надежна и может быть скорректирована/заменена онлайн).

   Очень распространен в трубопроводах с небольшими отверстиями (DN50 / NPS 2 и ниже).

6.Глобус клапанРабочий принцип

   Основное действие: вертикальное линейное движение (подъем/опускание) диска.

   Принцип открытия: поверните маховик (или движения привода) → Стебель движется вверх → Диск поднимает сиденье → Открывает проход потока → Жидкие потоки.

   Принцип закрытия: Поверните маховик (или движения привода) → Стебель спускается вниз → нажатия диска на сиденье → Уплотняющие поверхности устанавливают плотный контакт → Проход по потоку механически отключен.

   Принцип герметизации: полагается на силу вниз, приложенную стеблем, чтобы создать достаточную силу сжатия между поверхностью герметизации диска и поверхностью герметизации сиденья, образуя металлический и металл или металлический контактный уплотнение.

   Воздействие направления потока: при стандартном потоке (расход-диск) давление жидкости помогает уплотнению во время закрытия. При обратном потоке (потоковой диск) давление жидкости мешает герметизации и увеличивает силу открытия.
