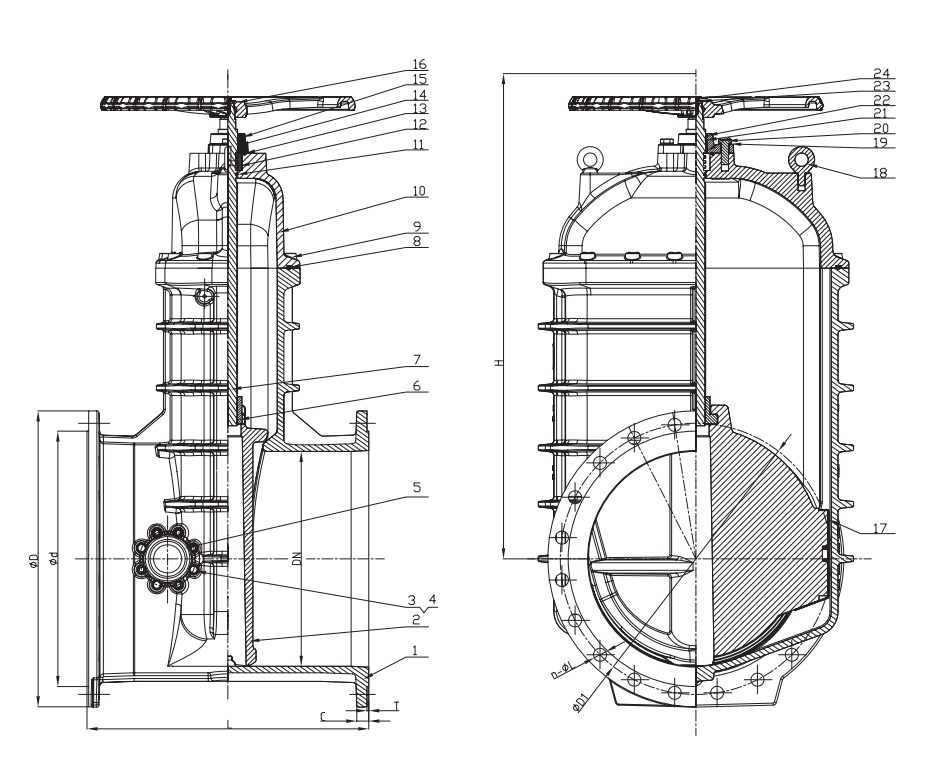

Что такое фланцевый устойчивый клапан затвора NRS с обходной выпускной (Z45XL)?

Базовый тип и основная структура:

Это затворный клапан. Его сердечный компонент представляет собой дисковый затвор/клин, который перемещается по прямой линии, перпендикулярной направлению потока жидкости, чтобы открыть (подъемники затвора, чтобы позволить поток) или закрыть (затворы понижаются, чтобы блокировать поток). Эта конструкция приводит к минимальному сопротивлению потока при полном открытии.

Технология герметизации клавиш - эластичное сиденье:

В клапане используется устойчивый дизайн места. Это означает, что герметичное кольцо клапана (сиденье) обычно изготовлено из высококачественной резины (например, EPDM, NBR) и является эластичным/гибким. Когда клапан закрывается, ворота прижимается к устойчивому сиденью, заставляя резину деформировать и плотно соответствовать краю ворот, создавая надежное уплотнение. Эта конструкция обеспечивает некоторую терпимость к незначительным примесям (например, ил) в трубопроводе и обеспечивает отличную герметику, особенно подходит для применений с низким или средним давлением.

Метод работы ствола - NRS:

NRS означает невыразительный стебель. При использовании клапана (обычно путем вращения маховика или коробки передач) сам стебель только вращается; Он не двигается в осевом направлении вверх или вниз. Вращающее движение стебля преобразуется в линейное движение подъема/опускания затвора с помощью внутреннего резьбового механизма (обычно гайка затвора). Основным преимуществом этой конструкции является его минимальное требование о зачислении на накладные расходы; Верхняя часть стебля не поднимается во время открытия/закрытия, что делает его идеальным для установок, ограниченных пространством (например, подземные клапаны).

Метод соединения - фланцевой:

Входные и выпускные концы клапана имеют фланцы. Фланцы представляют собой круглые диски с отверстиями для болтов. Во время установки болты используются для плотного соединения фланцев клапана к соответствующим фланцам сопряжения на трубопроводе, с прокладкой, расположенной между герметизацией. Фланцевое соединение является одним из наиболее распространенных и надежных методов для трубопроводных клапанов, облегчая простую установку, удаление, техническое обслуживание и выдерживание более высоких давлений и растягивающих сил.

Основная функция - с обходной розеткой:

Это самая отличительная особенность этого клапана. Он имеет дополнительную, меньшую выпускную точку на корпусе клапана (обычно рядом с входом или в середине), называемой обходной розеткой или портом кровотечения. Этот обходной порт обычно оснащен шариковым клапаном с небольшим диаметром, подключенным клапаном или глобальным клапаном (известный как обходной клапан).

Основные функции байпаса: сбалансирование давления на основном клапане: перед открытием основного клапана затвора, особенно когда на нем наблюдается значительная разность давления (высокое различное давление), обходной клапан открывается сначала медленно. Это позволяет жидкости со стороны высокого давления постепенно проходить через линию байпаса в сторону низкого давления, выравнивая давление на обеих сторонах основного затвора. Рубранение рабочего крутящего момента и защита клапана: после выравнивания давления сила (крутящий момент), необходимый для открытия основного клапана, значительно снижается, что облегчает работу. Что еще более важно, это предотвращает риски, связанные с вынуждением основного клапана открытой под высоким дифференциальным давлением, таким как тяжелая вибрация затвора, оценка/износ поверхности герметизации сиденья или даже деформация/поломка стебля, значительная защита клапана и продление срока службы обслуживания. / Выборка: байпасный клапан также может использоваться для передачи или отбора проб малого потока.

Операция и индикация:

Клапан обычно управляется с помощью верхнего монтируемого маховика (меньших размеров) или коробки передач (большие размеры или там, где необходима более простая работа). Из -за конструкции NRS вращение входного вала маховика/коробки передач приводит к подъему/нижнюю часть затвора. Клапан обычно включает индикатор положения (например, указатель и циферблат), который четко показывает, находится ли клапан в открытом, закрытом или промежуточном положении.

Сценарии основного применения:

Этот клапан особенно подходит для приложений, требующих частой работы или при том, что во время работы может существовать высокое давление. Общее применение включает в себя: сети водоснабжения (муниципальные, промышленные): основные трубопроводы, розетки насоса, выходы, клапаны изоляции зон, особенно когда риск воды молотка является высокой или необходимой защитой от основного клапана.

Обозначение модели - Z45XL:

Z45XL является типичным обозначением модели для этого типа клапана в рамках китайского национального стандарта (GB): z: представляет клапан затвора (Zha FA - 闸阀) .4: представляет фланговое соединение.5: представляет работу через сквозную передачу (или в широком смысле означает работу коробки передач, отличая его от 3 для Gorm Gear). В реальных продуктах меньшие размеры могут напрямую использовать маховик, но модель все еще может сохранить этот сериал № Это ключевой идентификатор, отличающий эту модель от стандартного устойчивого клапана затвора сиденья (например, Z45X - только сиденье, без обхода).
