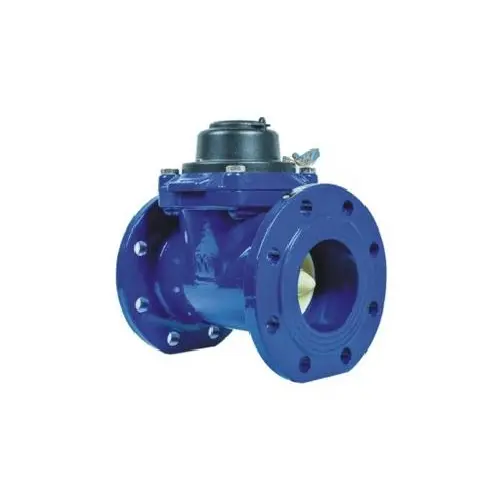

Счетчик воды Вольтмана
Счетчик воды Woltman Helix можно разделить на горизонтальный водомер Helix Woltman (WPH) и вертикальный счетчик Helix.
Счетчик воды Woltman (WS) различается по внутренней структуре счетчика воды, но счетчики воды
устанавливается горизонтально. Преимуществом вертикального водомера Woltman (WS) является более широкий диапазон расхода (R80/R160/R200). Установка не требует строгих требований к прямому участку трубы и внешнему фильтру.
Использование: горизонтальный водомер Вольтмана используется для измерения общего расхода трубопровода с большим потоком. Он особенно подходит для магистрального трубопровода водоснабжения и потребления воды для горнодобывающих предприятий на крупных предприятиях. Основными характеристиками являются большая циркуляционная способность, небольшой объем, компактная структура, простота в использовании и обслуживании.
Применимые условия:
▶ Размер: Ду40~Ду600
▶Материал: чугунный корпус.
▶ Холодная вода: 0,1~30℃.
▶ Горячая вода: 0,1 ~ 90 ℃.
▶ Рабочее давление: 1,0 МПа/1,6 МПа.
Способ установки:
1.Горизонтальная установка.
2. Требуется дополнительный фильтр для воды.
3. Для входа/выхода водомера требуется прямой участок трубы U10/D5.
Характеристики:
1. Сухая структура магнитной передачи обеспечивает чистоту и прозрачность счетчика.
2. Большая пропускная способность, небольшая потеря давления и стабильная кривая производительности.

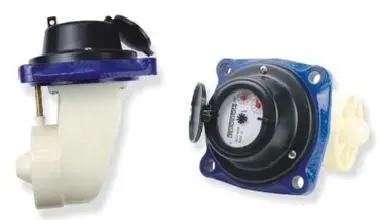

3. Измерительный механизм является сменным и легко разбирается.
4. Крепежные детали из нержавеющей стали и порошок эпоксидной смолы распыляются внутри и снаружи корпуса, чтобы максимально предотвратить появление ржавчины и продлить срок службы продукта.
5. Измерительный механизм обладает хорошей универсальностью, магнитным соединением, малым сопротивлением передачи, чувствительной и надежной работой.
6. Счетчик герметичен, защищен от конденсации и распыления и может сохранять показания четкими и точными круглый год.
Технический параметр:
|
DN (мм) |
Диапазон расхода |
Максимум Q4 |
Общий поток Q3 |
Граница Q |
Минимум 1 квартал |
Минимум чтение |
Максимум чтение |
|
3/1 квартал |
m |
³/ч |
м³ |
||||
|
40 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999 999 |
|
50 |
80 |
50 |
40 |
0.8 |
0.5 |
0.001 |
999 999 |
|
65 |
80 |
78.75 |
63 |
1.4 |
0.79 |
0.001 |
999 999 |
|
80 |
80 |
125 |
100 |
2.0 |
1.25 |
0.001 |
999 999 |
|
100 |
80 |
200 |
160 |
3.2 |
2.0 |
0.001 |
999 999 |
|
150 |
80 |
500 |
400 |
8.0 |
5.0 |
0.001 |
9 999 999 |
|
200 |
80 |
800 |
630 |
12.6 |
7.88 |
0.001 |
9 999 999 |
|
250 |
80 |
1260 |
1008 |
20.16 |
12.6 |
0.02 |
9 999 999 |
|
300 |
80 |
2000 |
1600 |
32 |
20 |
0.02 |
9 999 999 |
|
350 |
80 |
2800 |
2240 |
44.18 |
28 |
0.2 |
999 999 999 |
|
400 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999 999 999 |
|
450 |
80 |
3200 |
2560 |
51.2 |
32 |
0.2 |
999 999 999 |
|
500 |
80 |
5000 |
4000 |
80 |
50 |
0.2 |
999 999 999 |
|
600 |
80 |
8000 |
6400 |
128 |
80 |
0.2 |
999 999 999 |
Габаритные размеры и вес:
|
DN (мм) |
Длина |
Высота |
|
Соединительный фланец |
Эталонный вес |
|
|
L (мм) |
Хм) |
Фланец внешний диаметр |
Центральный диаметр отверстие для болта D1 (мм) |
Количество соединительные болты |
кг |
|
|
40 |
200 |
198 |
150 |
110 |
4-М16 |
8.3 |
|
50 |
200 |
205 |
165 |
125 |
4-М16 |
10 |
|
65 |
200 |
218 |
185 |
145 |
4-М16 |
12.5 |
|
80 |
225 |
280 |
200 |
160 |
8-М16 |
13.6 |
|
100 |
250 |
290 |
220 |
180 |
8-М16 |
18.3 |
|
150 |
300 |
320 |
285 |
240 |
8-М20 |
28 |
|
200 |
350 |
365 |
340 |
295 |
12-М20 |
44.8 |
|
250 |
450 |
434 |
450 |
400 |
12-М20 |
80 |
|
300 |
500 |
459 |
500 |
410 |
12-М24 |
98 |
|
350 |
500 |
590 |
505/520 |
460/470 |
16-М20/16-М24 |
145 |
|
400 |
600 |
660 |
565/580 |
515/525 |
16-М24/16-М24 |
199 |
|
450 |
600 |
700 |
615/640 |
565/585 |
20-М24/20-М27 |
270 |
|
500 |
800 |
760 |
670/715 |
620/650 |
20-М24/20-М30 |
320 |
|
600 |
800 |
880 |
780/840 |
725/770 |
20-М27/20-М33 |
520 |

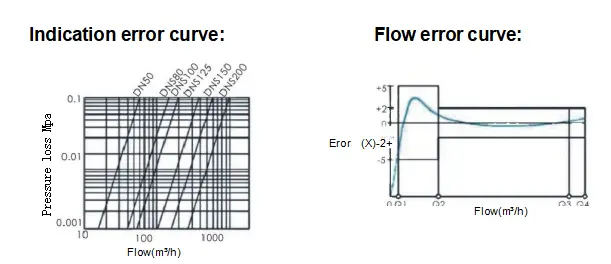

A. Максимально допустимая погрешность низкой области (Q1≤Q B. Когда температура воды составляет ≤30 ℃, Максимально допустимая погрешность в верхней зоне (Q2≤Q≤Q4) составляет ±2%. Когда температура воды>30 ℃, максимально допустимая погрешность в верхней области (Q2≤Q≤Q4) составляет ±3%.
