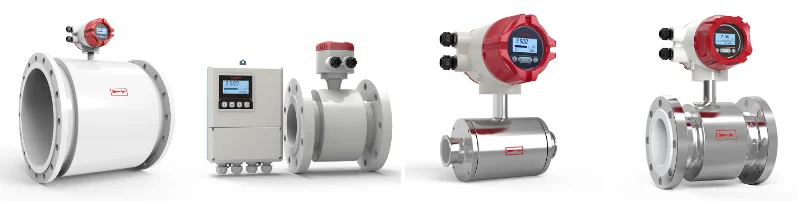

Электромагнитный течет

Стандарты: ISO, BS, EN, DIN, ASTM AISI, JIS.GBT и т. Д.

Материал: пластичный железо, углеродистая сталь, нержавеющая сталь, латунь, бронза, пластик

Интерфейс: подключение к фланце, подключение к резьбе, подключение к сокетам и т. Д.

Диаметр: DN15-DN2000

Поверхностная антикоррозия: эпоксидный порошок

Категории продуктов

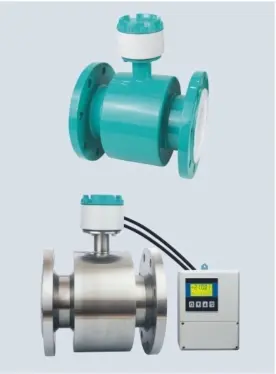

Электромагнитный расход состоит из датчика и преобразователя. Установленный датчик и преобразователь называются интегрированным электромагнитным потоком (см. Рисунок 2), в то время как датчик и преобразователь, установленные отдельно, называются отдельным электромагнитным потоком (см. Рисунок 3).

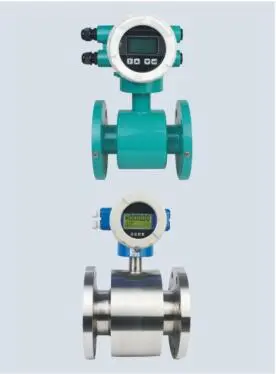

Рисунок 2 Интегрированный электромагнитный расход

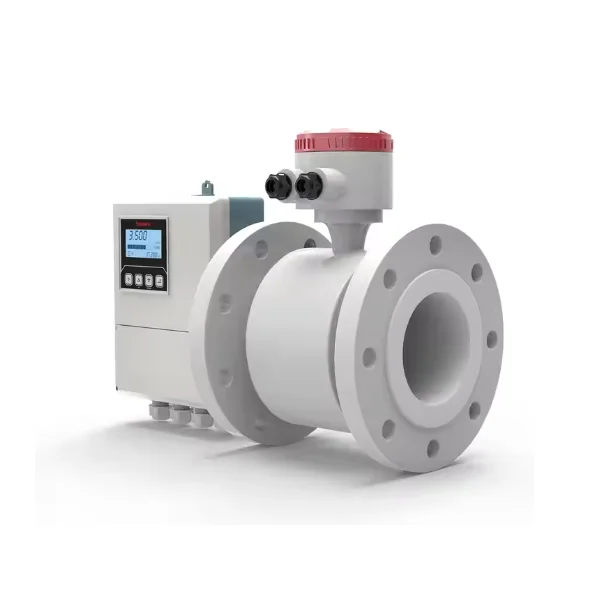

Рисунок 3 Отдельный электромагнитный расход

Характеристики производительности продукта

■ Широкий диапазон приложений

■ Высокий уровень точности

■ Простая работа и обслуживание

■ Проверенная технология

■ Разработано для удовлетворения пользовательских приложений

■ Методы подключения фланцев, которые соответствуют стандартам GB, DIN, ANSI и JIS, и длины установки, которые соответствуют стандартам ISO.

■ Несколько вариантов материала

■ Параметры нескольких электродных материалов

■ Съемная структура электродов, онлайн -техническое обслуживание и замена электродов.

■ Уровни защиты корпуса Продолжайте IP65, IP67, IP68

■ Отдельные преобразователи подходят для требований к установке столбцов или стен.

■ Несколько вариантов программирования

■ Несколько выходных/входных сигналов

■ Множественные функции тревоги: с функциями самопротестирования и самодиагностики, таких как пустая труба жидкости, магнитная вспомогательная линия, предел потока, тревога верхнего/нижнего предела и т. Д., Это может устранить ошибочные измерения.

■ Несколько цифровых коммуникаций необязательны

■ Подходит для взрывоопасных приложений

Приложение

После более чем 20-летнего опыта накопления и технологических осадков компания стала высококачественным поставщиком в отрасли внутренних инструментов. Компания имеет профессиональную группу исследований и разработки и тестирования, а также независимо спроектированные, разработанные и изготовленные домашние устройства калибровки водосточных потоков и системы управления. Компания выиграла более 100 патентов на изобретение и почетную полицию, в том числе в области метров.

Используемые для измерения объемного потока проводящих жидкостей и плотных жидкостей в закрытых трубах, продукты широко используются в измерении зонирования трубной сети, крупном поселении пользовательской торговли, независимым измерению площади (сообщество DMA), вторичному водоснабжению, нефтью, электричеству, химической промышленности, металлургии, строительным материалам, продовольственной промышленности, экологической защите, аэрокосмической, водопроводной воде, в муниципальной обработке, в севетах.

Основные параметры

■ Стандарт реализации: JB/T 9248-1999 "Электромагнитный расход"

■ Номинальный диаметр: DN15 ~ DN3000 (мм); 1/2 "~ 24"

1/2 "~ 24" (дюймы).

(Дюймы).

■ Номинальное давление: 0,6 МПа, 1,0 МПа, 1,6 МПа, 4,0 МПа (ГБ, DIN); 150 фунтов., 300 фунт. (ANSI); Jis10k, jis20k (jis)

ПРИМЕЧАНИЕ 1: Для получения особых требований давления обратитесь к производителю.

■ Точность: ± 0,5% (необязательно ± 0,2%)

■ Проводимость среды: ≥5 мкс/см

■ Структурная форма: интегрированный тип, подходящий для диапазона калибра DN15 ~ DN1000

(мм); 1/2 ”~ 24” (дюймы);

Отдельный тип, подходящий для диапазона калибра DN15 ~ DN3000 (мм);

ПРИМЕЧАНИЕ 2: В случае отдельной структуры типа сигнальный кабель между датчиком и преобразователем является специальным сигнальным кабелем, моделью SMFE100.

Примечание 3: Длина соединения сигнального кабеля между датчиком и преобразователем, как правило, должна быть ≤200 м (650 футов),> 200 м (650 футов) требует специального упорядочения.

■ Максимальная скорость потока: 15 м/с (49 футов/с)

■ Температура окружающей среды: -25*c ~+ 55*c (-13 ° F ~+ 131 ° F)

■ Относительная влажность: 5%~ 90%

■ Материал подкладки:

■ Материал электрода:

■ Краткий контакт (заземление) и метод защиты подкладок:

■ Максимальная температура среды жидкости: (определяется с помощью слизистого материала и структуры)

■ Уровень защиты: IP65, IP67 (только интегрированная структура), IP68 (только разделенная структура).

■ Сертификация, защищенная от взрыва: exdibmbict4gb

■ Источник питания (необязательно): AC: 85VAC ~ 265 Вак/45 Гц ~ 63 Гц, энергопотребление ≤20VA; DC: 16 В постоянного тока ~ 36 В постоянного тока, энергопотребление ≤16VA. Аккумулятор: 3,6 В постоянного тока

(ПРИМЕЧАНИЕ 4: только точность ± 0,5%, выход импульса, RS485 являются необязательными.)

■ Режим отображения: 3-линский ЖК-дисплей с дисплеем подсветки

■ Режим программирования: программирование ключей, инфракрасное программирование дистанционного управления, программирование шины.

■ выходной сигнал (программируемый):

1) Вывод аналогового тока:

а) Ток -выходной сигнал: полностью изолированный 0 ~ 10 мА/ 4 ~ 20 мА.

б) сопротивление нагрузки: 0 ~ 1,5K0 для 0 ~ 10 мА; 0 ~ 7500 для 4 ~ 20 мА.

C) Основная ошибка: ± 10 мкА добавляется в основную ошибку.

2) Частотный выход:

Верхний предел выходной частоты может быть установлен в пределах 1 ~ 5000 Гц. Выход частоты представляет собой выходной вывод схемы сбора сбора транзистора (Gate OC) с фотоэлектрической изоляцией, внешний источник питания составляет ≤36VDC, а максимальный ток коллекционера составляет 50 мА, когда он включен. Необязательный выход реле, внешний источник питания составляет ≤36VDC, а максимальный ток коллектора составляет ≤250 мА при включении.

3) Импульсный выход:

Верхний предел выходного импульса может достигать 5000 ° С/с. Эквивалент импульса определяется как объемный поток, представленный каждым импульсом. Импульс -эквивалент может быть выбран как 0001L/P, 0,001L/P, 0,01L/P, 0,1L/P, 1,0L/P, 2L/P, 5L/P, 10L/P, 100L/P, 1M3/P, 10M3/P, 100 M3/P и 1000 M3/P. Ширина импульса может быть выбрана в качестве: автоматического, 10 мс, 20 мс, 50 ​​мс, 100 мс, 150 мс, 200 мс 250 мс, 300 мс, 350 мс и 400 мс. Выход импульса представляет собой выходной схему сбора сбора транзистора с фотоэлектрической изоляцией, внешний источник питания составляет ≤36 В постоянного тока, а максимальный ток коллектора составляет 50 мА, когда он включен. Выход реле является необязательным, внешний источник питания составляет ≤36VDC, а максимальный ток коллектора составляет ≤250 мА при включении.

4) Выход тревоги:

Два выхода тревоги с разборкой схемы транзистора с фотоэлектрической изоляцией. Внешний источник питания ≤36VDC, максимальный ток коллектора, когда на включении 50 мА. Необязательный выход реле, внешний источник питания ≤36VDC, максимальный ток коллекционера, когда на ≤250 мА.

5) Интерфейс цифровой связи: необязательный RS232, RS485, Modbus, Hart. PROFIBUS-DP.

■ Электрическая изоляция:

• Напряжение изоляции между аналоговым входом и аналоговым выходом составляет не менее 500 В;

• Напряжение изоляции между аналоговым входом и источником питания тревоги составляет не менее 500 В;

• Напряжение изоляции между аналоговым входом и источником питания переменного тока составляет не менее 500 В;

• Напряжение изоляции между аналоговым выходом и источником питания переменного тока составляет не менее 500 В;

• Напряжение изоляции между аналоговым выходом и землей составляет не менее 500 В;

• Напряжение изоляции между выходом импульса и источником питания переменного тока составляет не менее 500 В;

• Напряжение изоляции между выходом импульса и землей составляет не менее 500 В;

• Напряжение изоляции между выходом тревоги и источником питания переменного тока составляет не менее 500 В;

• Напряжение изоляции между выходом тревоги и землей составляет не менее 500 В.

Справочные условия труда и кривая ошибок

Согласно эталонным условиям труда, указанным в JB/T 9248-1999:

■ Температура окружающей среды: 20 ° C (68 ° F) ± 2*C (± 35,6 ° F)

■ Относительная влажность: 60%~ 70%

■ Питание: 220vac ± 1%, 50 Гц ± 1%

■ Условия установки: длина прямой трубы вверх по течению> 10xdn; Вниз по течению прямая длина трубы> 5xdn. (Примечание 5: На основе центра электрода)

■ Время разминки: 30 минут

■ Аналоговое выходное влияние: ошибка импульсного сигнала плюс ± 0,1%

Кривая ошибок: (см. Рисунок 4)

■ Стандартная калибровка (выходной сигнал импульса):

± 0,5% от указанного значения (скорость потока> 0,6 м/с), или ± 3 мм/с (скорость потока ≤0,6 м/с), в зависимости от того, что больше.

[± 0,5% от указанного значения (скорость потока> 1,97 фута/с), или ± 0,01 фута/с (скорость потока ≤1,97 футов/с), в зависимости от того, что больше.]

■ Необязательная калибровка (выходной сигнал импульса):

± 0,2% от указанного значения (скорость потока> 1,0 м/с), или ± 2 мм/с (скорость потока ≤1,0 м/с), в зависимости от того, что больше.

[± 0,2% от указанного значения (скорость потока> 3,28 фута/с), или ± 0,006 фута/с (скорость потока ≤3,28 фута/с), в зависимости от того, что больше.]

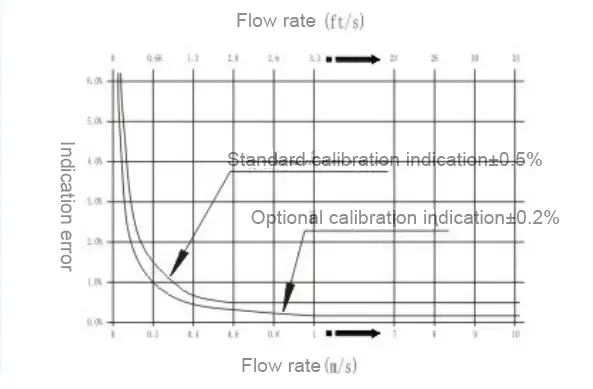

Рисунок 4 Кривая ошибок потока измерителя

Таблица сравнения скорости потока --- (см. Таблицу 1)

Примечание 6: Расчет потока в метрических единицах:

Q (M3/H) = 0,00282744x D2 X V

Где: D --- номинальный диаметр, мм.

V --- Скорость потока, м/с.

Примечание 7: Расчет потока в имперских единицах:

Q (US GAL/MIN) = 2,447999XD2X V.

Где: --- Номинальный диаметр, дюйм.

V --- Скорость потока, футы/с.
