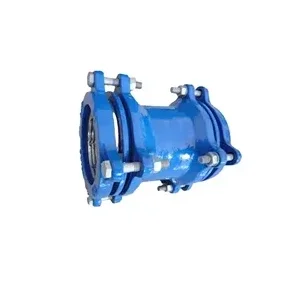

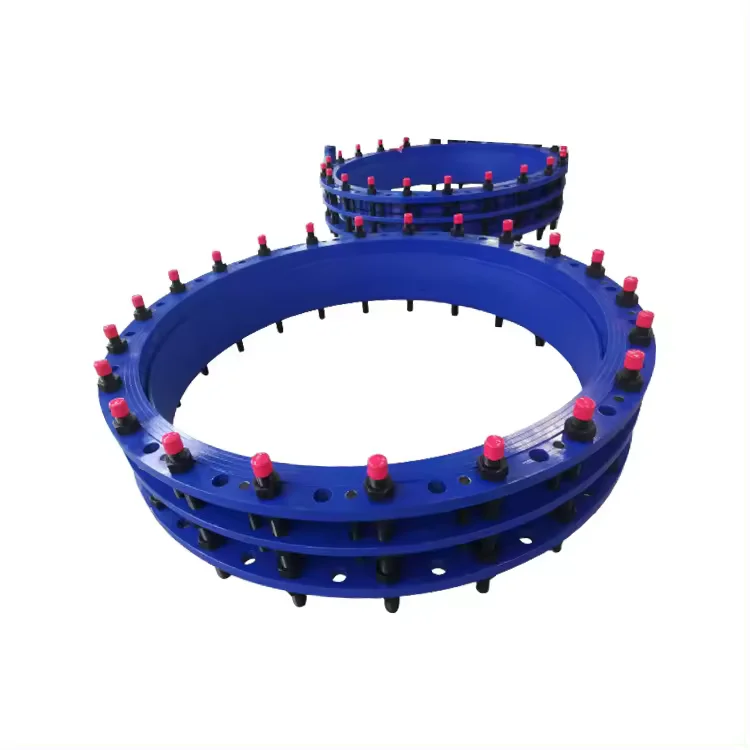

Пластичные железные трубы разборки
Проводимые железные трубы Составы состоит из соединения расширения фланца, короткого фланца труб и винта трансмиссии.
Категории продуктов пластичных железных труб и фитингов в основном включают в себя: трубы для водоснабжения, дренажные трубы, тепловые трубы, трубки с полифлюроруэфирными покрытиями, трубки с эпоксидными керамическими трубками, трубки с эпозии, трубки с сантипажами, трубки с алюминиевыми сплавами, трубки с сантиковами, трубки для санаж и совместные трубы.
| НЕТ. | Имя части | Материал |
| 1 | Фланцевый пасы | Пластичный железный GGG400-10 |
| 2 | Фланцевое тело | Пластичный Lron GGG400-10 |
| 3 | Фиксатор | Пластичный железный GGG400-10 |
| 4 | Прокладка | EPDM/NBR |
| 5 | Эти пол | Стальная цинковая/дакромет |
| Дн | D2 | D4 | D5 | L1 | L2 | D (φ) | N | t | W (кг) |
| 50 | 62 | 125 | 165 | 180 | 330 | M16 | 4 | 6.0 | 8.0 |
| 65 | 78 | 145 | 185 | 180 | 330 | M16 | 4 | 6.0 | 12.0 |
| 80 | 98 | 160 | 200 | 200 | 340 | M16 | 8 | 7.0 | 16.0 |
| 100 | 118 | 180 | 220 | 200 | 340 | M16 | 8 | 7.5 | 19.0 |
| 125 | 144 | 210 | 250 | 200 | 340 | M16 | 8 | 7.5 | 20.0 |
| 150 | 170 | 240 | 285 | 200 | 340 | М20 | 8 | 8.0 | 29.0 |
| 200 | 222 | 295 | 340 | 220 | 350 | М20 | 8 | 8.5 | 37.0 |
| 250 | 274 | 350 | 400 | 230 | 370 | М20 | 12 | 9.0 | 51.0 |
| 300 | 326 | 400 | 455 | 230 | 390 | М20 | 12 | 10.0 | 63.0 |
| 350 | 378 | 460 | 505 | 260 | 400 | М20 | 16 | 10.5 | 83.0 |
| 400 | 429 | 515 | 565 | 260 | 420 | M24 | 16 | 11.0 | 100.0 |
| 450 | 480 | 565 | 615 | 270 | 435 | M24 | 20 | 11.5 | 125.0 |
| 500 | 532 | 620 | 670 | 280 | 440 | M24 | 20 | 12.0 | 132.0 |
| 600 | 635 | 725 | 780 | 300 | 460 | M27 | 20 | 13.5 | 185.0 |
| 700 | 738 | 840 | 895 | 300 | 480 | M27 | 24 | 14.5 | 226.0 |
| 800 | 842 | 950 | 1015 | 320 | 500 | M30 | 24 | 16.0 | 305.0 |
| 900 | 945 | 1050 | 1115 | 320 | 500 | M30 | 28 | 17.0 | 375.0 |
| 1000 | 1048 | 1160 | 1230 | 340 | 545 | M33 | 28 | 18.0 | 425.0 |
| 1100 | 1152 | 1270 | 1340 | 350 | 545 | M33 | 32 | 19.5 | 600.0 |
| 1200 | 1255 | 1380 | 1455 | 360 | 580 | M36 | 32 | 20.5 | 651.0 |
| 1400 | 1462 | 1590 | 1675 | 390 | 680 | M39 | 36 | 23.0 | 917.0 |
| 1500 | 1565 | 1700 | 1785 | 410 | 680 | M39 | 36 | 24.0 | 1200.0 |
| 1600 | 1668 | 1820 | 1915 | 420 | 700 | M45 | 40 | 25.5 | 1285.0 |
| 1800 | 1875 | 2020 | 2115 | 440 | 720 | M45 | 44 | 28.0 | 2050.0 |
| 2000 | 2082 | 2230 | 2325 | 460 | 720 | M45 | 48 | 30.0 | 2500.0 |
Параметры продукта
Стандарт: ISO2531, EN545, EN598
Grade: K Class, C Class
Режим подключения: интерфейс T-типа, интерфейс GT-типа, интерфейс самостоятельного входа
Диаметр: DN80-DN2600
Длина: 8,15 м, 6,0 м, 5,7 м
Применение: городское водоснабжение, дренаж, сточные воды и т. Д.
Внутреннее покрытие: обычный цемент, высокий серный цемент, высокий алюминский цемент, эпоксидный порошок, PU или PE, индивидуальные
Внешнее покрытие: 99,99 цинк + черная асфальтовая краска (70 микрон), эпоксидный порошок FBE, цинк алюминиевый сплав + эпоксидный красок, PU, индивидуальная
Аксессуары: резиновое кольцо
Упаковка: объем, сталь
Гарантийный период: 1 год
Материал: пластичный железо
Рабочее давление: PN10, PN16
Стандарт: Ansi Jis Din Asme
Особенности: он состоит из соединения расширения фланца, короткого фланца труб и винта трансмиссии. Он может компенсировать ошибки установки трубопровода через тягу давления (сила слепой пластины), а разъем не может поглощать осевое смещение.
Соединение на свободной трубке в основном используется для аксессуаров, таких как насосы и клапаны.
Горячие Теги: Пластичные железные трубы разборки
