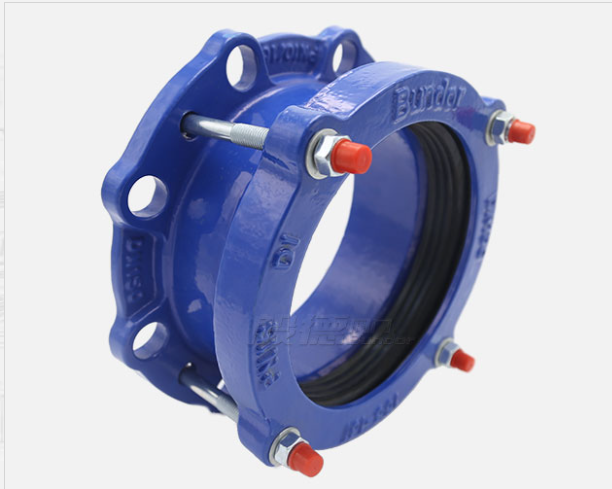

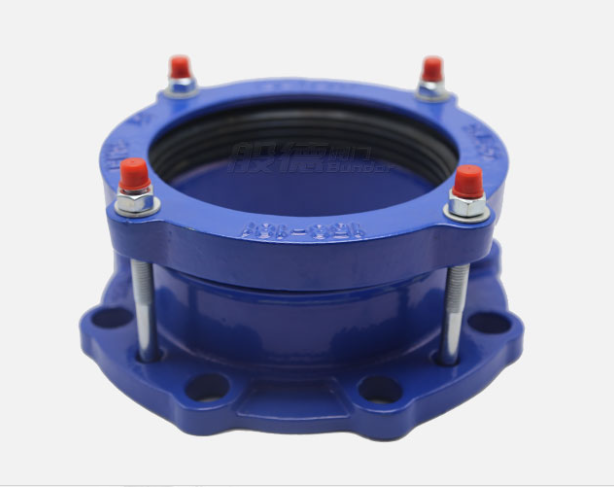

Что такое адаптер фланца? Каков принцип работы адаптера фланца?

        Аадаптер фланцаРаботает через свой специализированный дизайн, позволяя соединять фланцы с различными спецификациями или несовместимыми типами для установления раздела между компонентами трубопровода или оборудования. Адаптер фланца, как правило, состоит из элементов болтов и герметичной прокладки, которая работает согласованно, чтобы обеспечить целостность и стабильность сустава. При подключении двух разнородных фланцев через адаптер, болты затягиваются для сжатия прокладки, которая одновременно промахивает разрывов и герметизирует границу раздела, чтобы предотвратить утечку жидкости/газа; передает приложенную силу сжатия по граням фланца; поддерживает надежность конструкции, распределяя механические нагрузки и сионные напряжения.

      Запечатываемая целостность и стабильность адаптеров фланца критически зависят от их конструкции и точки производства. Точность размеров и геометрическая совместимость с целевыми фланцами необходимы для обеспечения надлежащего соответствия и эффективного уплотнения. Материалы адаптера должны обладать достаточной прочностью, чтобы противостоять ожидаемым давлению и температурной нагрузке при обеспечении надежных производительности герметизации. Общие материалы включают такие металлы, как углеродистая сталь и нержавеющая сталь, или термопластики, такие как ПВХ и полиэтилен.

       Адаптер фланцаУстановка требует строгой приверженности к протоколам точности: начните с проверки материала (сопоставление рейтингов PN/класса, осматривая прокладки EPDM при 50 ± 5 береговую атмосферу A) и подготовку поверхности (обезжиривающие фланцы с ацетоном). Во время сборки выравнивайте компоненты в пределах ≤1 ° угловой/≤1% DN радиальную толерантность, применяя пищевую смазку к резиновым кольцам. Выполните затягивание болта в последовательности сшитого паттерна (например, 1-5-3-7-2-6-4-8 для 8-балтных фланков), используя трехступенчатую нагрузку крутящего момента (30%→ 60%→ 100%конечный крутящий момент; например, болты M20 при 340N · м для PN25). После установки, провести пневматические тесты 0,6 МПа (падение давления ≤1%) и мониторинг вибрации (<50 мкм амплитуда). Критические гарантии включают расчет силы тяги (F = ρ · a · ΔV/ΔT) для бетонных якорных блоков, если F> 50KN, диэлектрическая выделение (изоляционные рукава + пискошки PTFE> устойчивость к 1 МОм) и компенсация термической экспансии (Δ = α · L · Δt с α = 11,2 × м/млн. (Δ = α · · ΔT с α = 11,2 м/млн. (Δ = α · L · Δt с α = 11,2 млн.). Несоблюдение проверки тяги или обходных процедур крутящего момента рискует катастрофическим сбоем суставов.

    Shandong Epoch Equipment Co., Ltd. является крупномасштабным профессиональным производителем в провинции Шаньдун в Китае, придерживается ориентации науки и техники, защиты окружающей среды, качества и эффективности. В настоящее время он превратился в трансрегиональное и многооиндустриальное предприятие, интегрирующее такие широкие отрасли, как проектирование, разработка, производство и экспорт. Посетите наш сайт вhttps://www.epochpipeline.com/Чтобы узнать больше о наших продуктах. Для запросов вы можете связаться с нами по адресу sdepochwater@hotmail.com.epochpipeline@hotmail.com
