В чем разница между фланцем и демонтажным соединением?

   1. Основная разница в целях

        Фланец: его основная цель-создать постоянную или полупостоянную, запечатанную, жесткую точку соединения в системе трубопроводов. Он используется для подключения труб к трубам, трубам к клапанам, трубам к насосам или другому оборудованию. Это метод фундаментального подключения для создания трубопроводной сети. Как только болты затянуты, фланцевое соединение должно быть фиксированным и неподвижным.

Демонтаж совместного: Его основная цель состоит в том, чтобы облегчить быструю разборку и техническое обслуживание конкретного оборудования (например, клапаны, насосы, расходные метры). Это не базовый разъем, а скорее функционирует как «инструмент обслуживания» или «съемный раздел», обычно устанавливаемый между фланцами на обоих концах оборудования, который требует частого обслуживания (например, клапанов). Само его существование состоит в том, чтобы упростить удаление оборудования.

   2. Разница в структуре и механизме работы и эксплуатации

       Фланец: структура относительно проста, в основном состоящая из двух дисков (фланцевых пластин) с отверстиями для болтов и герметичной прокладкой, зажатой между ними. Во время подключения все окружающие фланцевые болты должны быть равномерно затянуты, чтобы сжать прокладку, достижение герметизации и фиксации. Чтобы разобрать оборудование, все соединительные болты на фланцах с обеих сторон оборудования должны быть полностью ослаблены и удалены до того, как оборудование будет выведено. Этот процесс может быть трудоемким и трудоемким, особенно если болты корродированы или пространство ограничено.

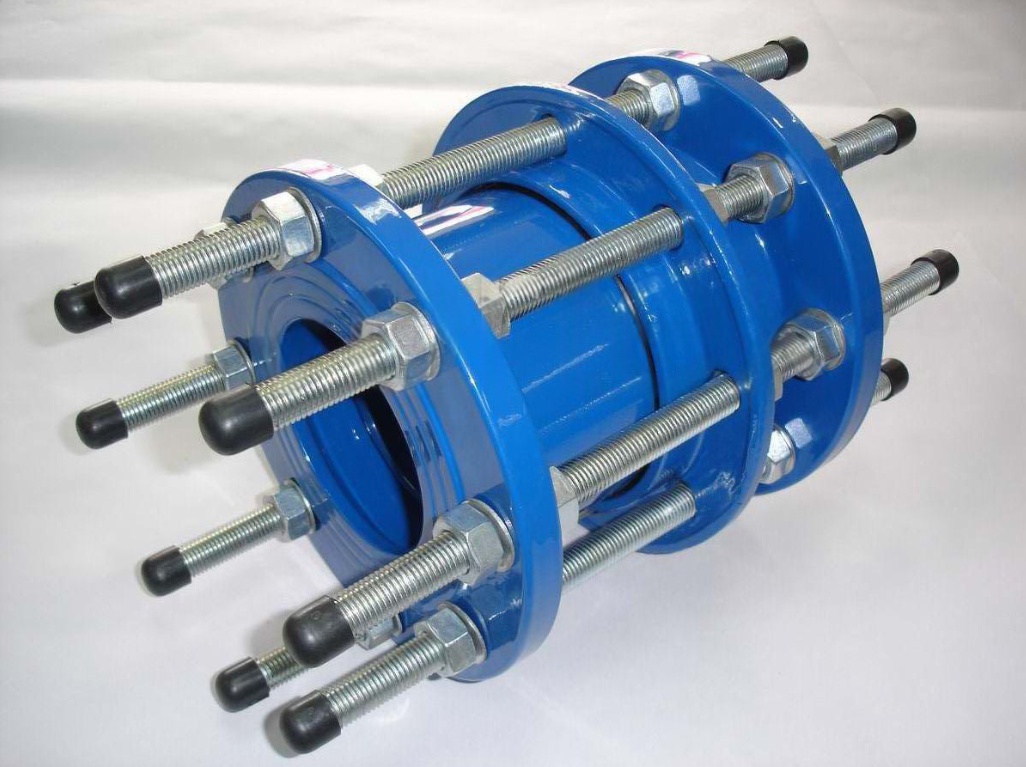

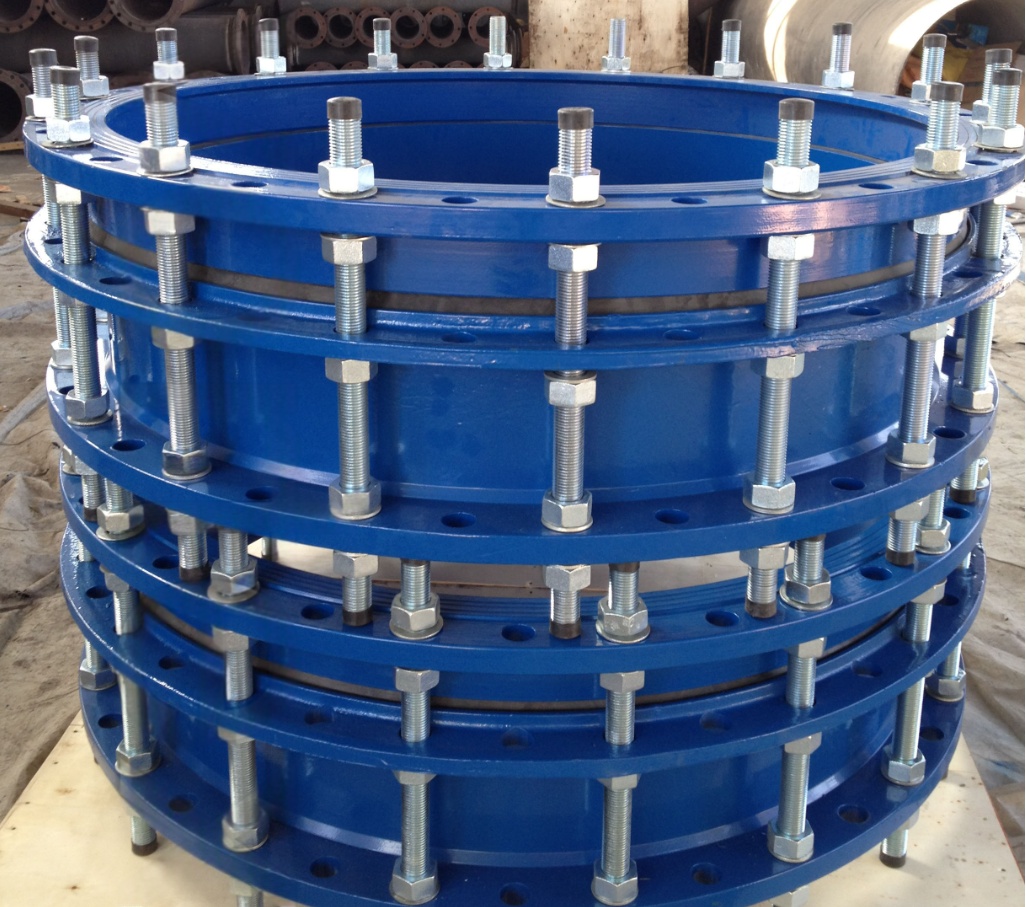

Разборка сустава: структура более сложная. Он включает в себя две фланцы (один фиксированный конец, один подвижный конец), телескопический рукав (как структура телескопа, с уплотнениями) и важные 2-4 предельные болты.

Во время нормальной работы: гайки на ограниченных болтах равномерно затягиваются, вытягивая подвижный фланец в направлении фиксированного фланца и сжимая телескопический рукав, что делает весь соединительный жесткий, как короткая секция трубы.

Когда оборудование нуждается в разборке: только гайки на этих немногих предельных болтах должны быть ослаблены (не удалены). После ослабления подвижный фланец (наряду с удалением оборудования) может быть вытянут осевое вдоль трубопровода на заданное расстояние (например, 50 мм, 100 мм). Этого пространства достаточно, чтобы легко удалить болты, соединяющие саму оборудование к фланце трубопровода, что позволяет убрать оборудование. Фланцевое соединение самой системы трубопровода (на фиксированной стороне фланца) остается совершенно нетронутым.

   3. Разница в функциональной фокусировке

       Фланец: обеспечивает базовые функции подключения, герметизации и под давлением. Разработанный в качестве фиксированной точки, ему не хватает конкретных конструктивных функций для легкой разборки и не обеспечивает компенсацию осевого смещения (если это не специально разработанный специальный фланец).

      Разборка сустава:

      Основная функция: обеспечивает быструю, беспроводную разборку критического оборудования, значительно экономить время и затраты на техническое обслуживание, а также снижение нарушения в системе трубопроводов.

      Дополнительные функции: используя свою телескопическую структуру, он также может компенсировать незначительное осевое смещение осевого трубопровода (например, тепловое расширение/сокращение, ошибки установки) во время установки и работы, упростить выравнивание во время установки и обеспечить некоторое поглощение вибрации.

   4. Разница сценариев приложений

       Фланец: повсеместно, это стандартная конфигурация, где требуется соединение. Системы трубопроводов построены из бесчисленных точек соединения фланца.

       Demantling Saint: стратегически установлен на обеих сторонах критического оборудования (особенно клапанов, насосов), которые требуют частого технического обслуживания или потенциальной замены. Он «вставлен» между оборудованием и системой трубопроводов в существующих двух точках соединения фланца. Обычно используется в сценариях с ограниченным пространством для технического обслуживания, высокой частотой технического обслуживания или где разрезают/сварка (горячая работа) не допускается.

     Сводка ключевых различий:

     Фланец - это «разъем»: используется для постоянного подключения труб и оборудования; Это основа для построения системы.

     Разборка сустава является «компонентом обслуживания»: используется для облегчения разборки конкретного оборудования; Это помощник для обслуживания системы. Благодаря своей уникальной телескопической структуре и конструкции лимита болта, он позволяет создавать пространство для удаления оборудования, ослабляя только несколько гайков, избегая хлопот удаления многочисленных фланцевых болтов или резки.

     Простая аналогия:

     Представьте себе ящик, закрепленный внутри шкафа.

     Фланец похож на гвоздь или приклеивание ящика к шкафу - чтобы удалить ящик, вы должны сломать соединение или кропотливо удалить все ногти/клей.

     Разборка соединения похожа на установку слайдов ящиков и защелки между ящиком и шкафом - во время нормальной работы защелки (ограниченные болты) надежно фиксируют ящик; Когда необходимо техническое обслуживание, разблокирование (ослабление гайков) позволяет легко вытащить ящик (оборудование) вдоль слайдов (телескопический рукав) для проверки или замены. Сам корпус шкафа (основной трубопровод) остается совершенно нетронутым.
