Демонтажное соединение с 25% стяжками (50% стяжек доступно)

DNСтяжки φdxLengthФланецНомергалстук-барAБ(А-25)С(А+25)DВес (кг.)Ду50М16×330Пн10/1641801552051858.3Ду65М16×330Пн10/1641801552051859.3DN80М16×340Пн10/16420017522521010.8Ду100М16×340Пн10/16420017522523021.1Ду125М16×340Пн10/16420017522528514.5Ду150М20×340Пн10/1642001752252......

Отправить запрос

Описание продукта

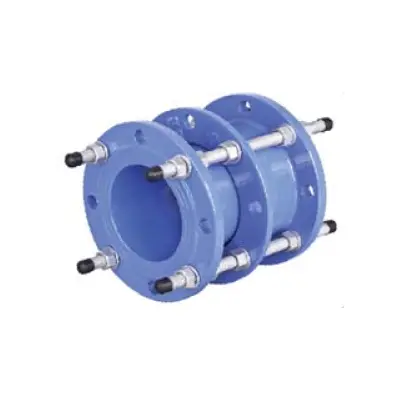

Dismantling Joint with 25% tie Bars (50% tie bar available)

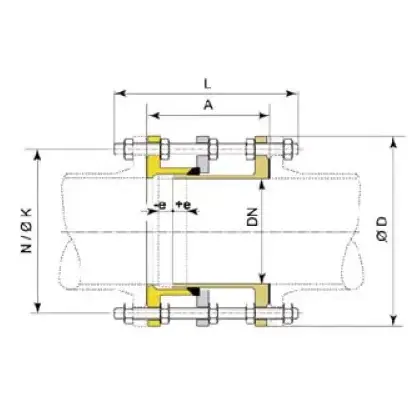

DN	Стяжки φdxLength	Фланец	Номер галстук-бар	A	Б (А-25)	С (А+25)	D	Вес (кг.)
Ду50	М16×330	Пн10/16	4	180	155	205	185	8.3
Ду65	М16×330	Пн10/16	4	180	155	205	185	9.3
DN80	М16×340	Пн10/16	4	200	175	225	210	10.8
Ду100	М16×340	Пн10/16	4	200	175	225	230	21.1
Ду125	М16×340	Пн10/16	4	200	175	225	285	14.5
Ду150	М20×340	Пн10/16	4	200	175	225	285	21.0
Ду200	М20×350	Пн10	4	220	195	245	340	26.9
Ду200	М20×350	PN16	4	220	195	245	340	27.4
Ду250	М20×370	Пн10	4	230	205	255	406	33.8
Ду250	М24×380	PN16	4	230	205	255	405	39.9
Ду300	М20×390	Пн10	4	230	205	255	445	39.1
Ду300	М24×400	PN16	4	230	205	255	460	46.8
Ду350	М20×400	Пн10	4	250	225	275	505	67.7
Ду350	М24×410	PN16	4	250	225	275	520	73.7
Ду400	М24×420	Пн10	4	250	225	275	565	80.3
Ду400	М27×430	PN16	4	250	225	275	580	87.5
Ду450	М24×435	Пн10	5	270	245	295	615	89.7
Ду450	М27×450	PN16	5	270	245	295	640	102.0
Ду500	М24×440	Пн10	5	280	255	305	670	100.0
Ду500	М30×460	PN16	5	280	255	305	715	123.0
Ду600	М27×460	Пн10	5	300	275	325	780	124.0
Ду600	М33×500	PN16	5	300	275	325	840	159.0
Ду700	М27×480	Пн10	6	300	275	325	895	151.0
Ду700	М33×500	PN16	6	300	275	325	910	167.0
Ду800	М30×500	Пн10	6	320	295	345	1015	184.0
Ду800	М36×530	PN16	6	320	295	345	1025	199.0
DN900	М30×300	Пн10	7	320	295	345	1115	205.0
DN900	М36×530	PN16	7	320	295	345	1125	223.0
Ду1000	М33×545	Пн10	7	340	315	365	1230	271.0
Ду1000	М39×570	PN16	7	340	315	365	1255	300.0
ДУ1100	М33×545	Пн10	8	350	325	375	1340	371.0
ДУ1100	М39×570	PN16	8	350	325	375	1355	440.0
ДУ1200	М36×580	Пн10	8	360	335	385	1455	448.0
ДУ1200	М45×620	PN16	8	360	335	385	1485	508.0
Ду1300	М39×600	Пн10	8	360	335	385	1575	500.0
Ду1300	М45×650	PN16	8	360	335	385	1585	558.0
ДУ1400	М39×650	Пн10	9	380	355	385	1675	547.0
ДУ1400	М45×680	PN16	9	380	355	385	1685	602.0
Ду1500	М39×650	Пн10	9	400	375	425	1785	748.0
Ду1500	М52×680	PN16	9	400	375	425	1820	858.0
Ду1600	М45×700	Пн10	10	420	395	445	1915	947.0
Ду1600	М52×750	PN16	10	420	395	445	1930	1111.0
Ду1800	М45×700	Пн10	11	440	415	465	2115	1176.0
Ду1800	М52×750	PN16	11	440	415	465	2130	1363.0
Ду2000	М45×700	Пн10	12	460	435	485	2325	1400.0
Ду2000	М56×750	PN16	12	460	435	485	2345	1700.0
