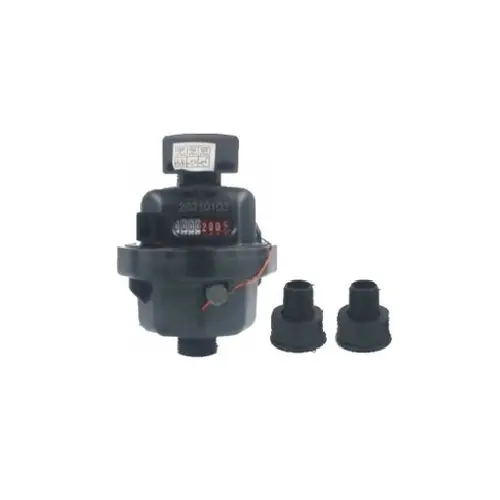

Объемный счетчик воды
Измерения объемного счетчика воды более точны, чем измерения многоструйного водомера.
Погрешность измерения многоструйного счетчика воды будет составлять ± 2%, в то время как погрешность объемного счетчика воды может составлять
контролируют на уровне ±0,5% и даже ниже.
Состояние доставки:
▶Размер:DN15,DN20
▶Макс. рабочее давление: PN16.
▶Потеря давления: ≤0,063 МПа.
▶Температура воды: Т30, Т50
▶Стандарты: ISO4064.Класс C
▶R :R160(R=Q3/Q1)(опционально)
▶ Установка: горизонтальная, вертикальная или наклонная.
▶Метод подключения: резьба BSP

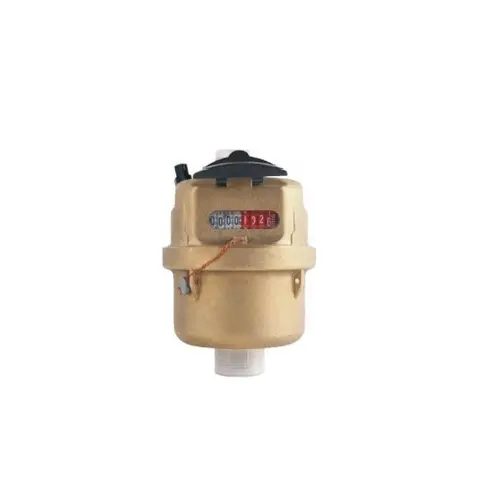

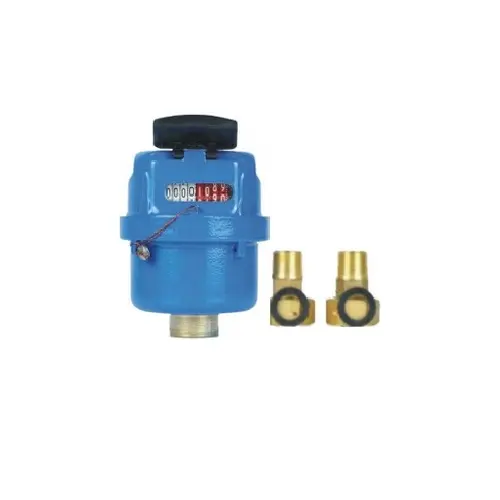

▶Корпус можно выбрать из латуни, латуни с грунтовкой и АБС-пластика.

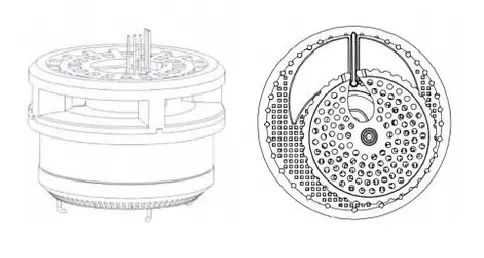

Принять объемный поворотный поршень, более точный для измерения;
▶Лучшая чувствительность
▶Большой диапазон расхода
▶Многоугольная установка
▶Устройство удаленной передачи может быть добавлено по запросу.

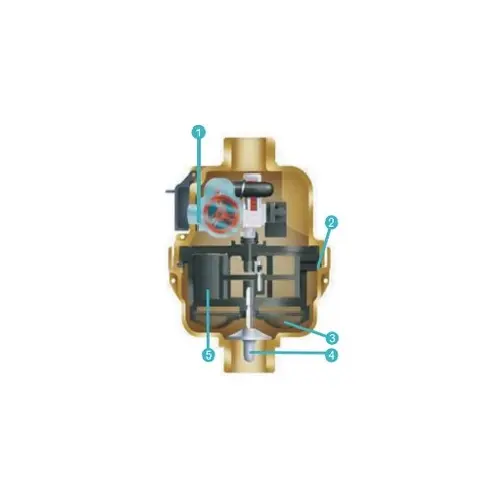

Внутренняя структура водомера:
1. Легко читаемый регистр
2-дюймовое уплотнительное кольцо
3. Фильтр
4. Дополнительный обратный клапан
5. Конструкция поршня с канавками обеспечивает длительный срок службы и уменьшает засоры.

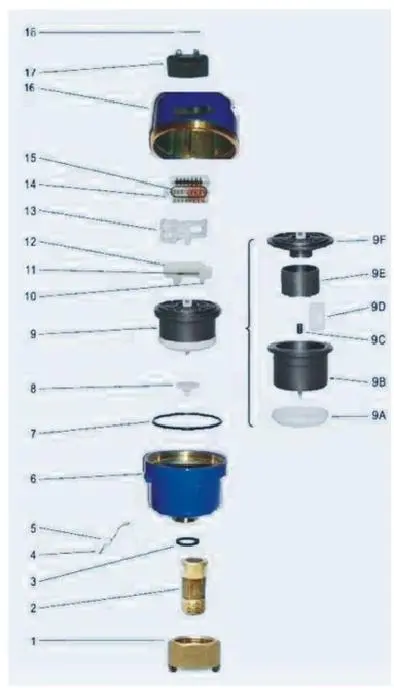

| Код | Описание | Количество |
| 1 | Орех | 2 |
| 2 | Муфта | 2 |
| 3 | Прокладка | 2 |
| 4 | Медная проволока | 1 |
| 5 | Уплотнение свинцовое | 1 |
| 6 | Нижняя часть тела | 1 |
| 7 | уплотнительное кольцо | 1 |
| 8 | Обратный клапан | 1 |
| 9А | сетчатый фильтр | 1 |
| 9Б | Камера | 1 |
| 9С | Куст | 1 |
| 9Д | Разделительная пластина | 1 |
| 9Е | Поршень | 1 |
| 9F | Крышка | 1 |
| 10 | Зажимная рама | 1 |
| 11 | Весна | 1 |
| 12 | Зажим ползунка | 1 |
| 13 | Сборка коробки передач | 1 |
| 14 | Зарегистрироваться | 1 |
| 15 | уплотнительное кольцо | 1 |
| 16 | Верхняя часть тела | 1 |
| 17 | Крышка | 1 |
| 18 | Шарнирный штифт | 1 |

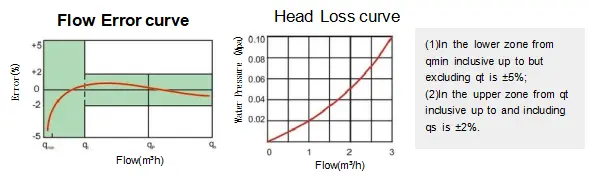

Основные метрологические параметры:
| Размер | Сорт | Р(К3/К1) | Q4(м³/ч) | Q3(м³/ч) | К2(Л/Ч) | К1(Л/Ч) |
| Ду15 | C | 160 | 3.125 | 2.5 | 25 | 15.625 |

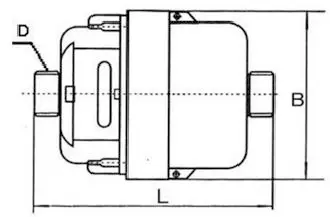

Размер счетчика воды и детали упаковки:
| Размер | Длина (мм) | Широкий/Ширина (мм) | Связь нить | Масса (кг) |
| Ду15 | 115 | 95 | G3/4B | 1 |
| Размер | Размер продукта (см) | Вес продукта (кг) | Пакеты в 1 коробка | Размер коробки (см) | Общий вес для 1 коробка (кг) |
| Ду15 | 11,5*20,9*9 | 1.1 | 10 | 44,5*26,5*12 | 11 |
