Каков принцип управляющего клапана?

   Основная функцияуправляющий клапанэто точное регулирование параметров процесса, таких как скорость потока жидкости, давление, уровень или температура внутри трубопровода. Это достигает этого, изменяя размер площади поперечного сечения внутреннего прохода. Представьте себе водопроводной кран на трубе: открытие его шире увеличивает поток воды, а закрытие уменьшает поток. Управляющий клапан работает аналогичным образом, но его управление гораздо более точным и обычно управляется удаленно автоматизированной системой.

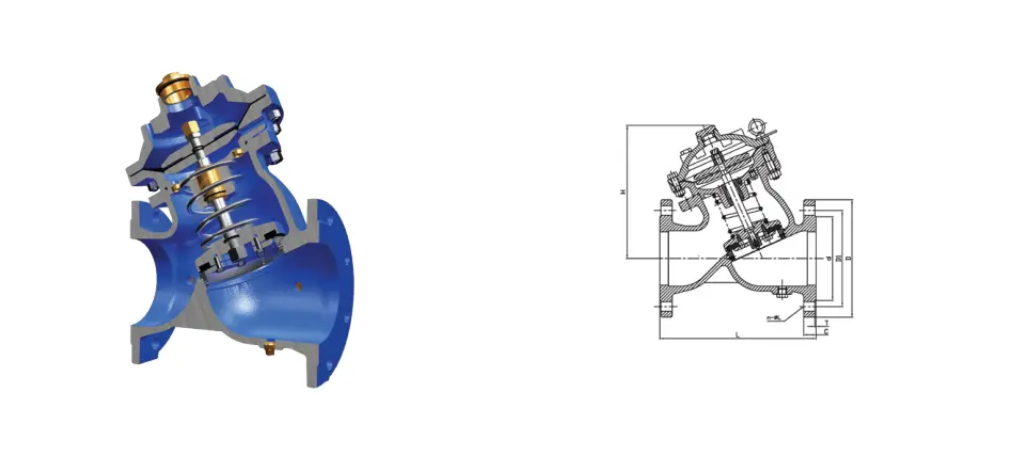

   Ауправляющий клапанв первую очередь состоит из двух ключевых компонентов:управляющий клапансборка тела и привод. Узел корпуса клапана включает в себя само кузов, отделку (элемент дросселя, такой как штепсельный, диск или мяч) и сиденье. Триминка - это движущаяся часть, которая напрямую меняет область потока. Привод является устройством обеспечения питания; Он получает сигнальные команды (обычно электрические или пневматические) из системы управления и преобразует этот сигнал в механическую силу (линейное или вращательное движение), чтобы перемещать обрезку. Общие типы приводов включают пневматическую диафрагму, пневматический поршень, электродвигатель или электрогидравлический.

   Основной принцип его работы основан на балансе силы и корректировке позиции. Система управления (такая как DCS или PLC) вычисляет необходимое управляющее действие, используя конкретный алгоритм управления (например, PID) на основе отклонения между фактическим параметром измеренного процесса (например, потоком, давлением) и желаемым значением (установленная точка). Затем он выводит стандартный сигнал (например, сигнал тока 4-20 мА или пневматический сигнал 0,2-1,0) на привод управляющего клапана. После получения этого сигнала привод генерирует соответствующую тягу или крутящий момент.

   Сила, генерируемая приводом, управляет стеблем клапана, который перемещает обрезку в корпусе клапана (линейно или вращательно), тем самым изменяя отверстие (область потока) между отделкой и сиденьем. Например, когда контрольный сигнал требует увеличения потока, привод отталкивает отделку от сиденья, увеличивая отверстие клапана и позволяя пройти больше жидкости. И наоборот, когда сигнал требует уменьшения потока, привод тянет обрезку к сидению, уменьшая отверстие и ограничивая поток жидкости.

   Благодаря этой непрерывной или пошаговой регулировке отверстия управляющий клапан динамически изменяет сопротивление жидкости или пропускную способность через клапан. Изменение площади потока непосредственно влияет на скорость потока жидкости, что, в свою очередь, влияет на параметр контролируемого процесса (например, увеличение потока обычно повышает давление вниз по течению или уровень сосудов). Состояние нового положения клапана влияет на процесс; Датчики снова измеряют фактический параметр и подайте его обратно к контроллеру. Контроллер вычисляет новый выходной сигнал на основе этого, образуя систему управления с замкнутым контуром. Эта система непрерывно поддерживает параметр процесса точно вблизи требуемой установки. Следовательно, управляющий клапан является незаменимым конечным элементом управления для достижения автоматизации в промышленных процессах.
