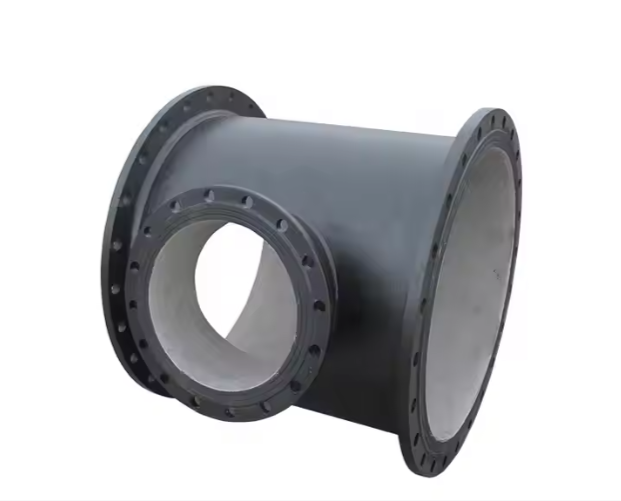

Что такое фланцевая футболка?

      АнонцаВся фланцевая футболкаэто специально разработанное соединение трубной ветви, характеризующееся его определяющей функцией: все три порта - как концы основного прогона трубы, так и перпендикулярной выпускной отверстия - оснащены фланцами. Эта конфигурация отчетливо отличает ее от других фитингов TEE, которые могут оснащены резьбой, сварка или простых концов.

      Основным корпусом этой футболки, как правило, является стандартным равным или восстанавливающим совместимым с такими спецификациями, как ASME B16.9. Во время производства фланец-совместно сварной шейной шейки, скольжения или типа сварного шва сокета-сварка или прикреплен к каждому из трех его открытых концов. Выходной фланец ветви ориентирован перпендикулярно направлению потока в основной трубе. Основной целью этой полностью фланцевой конструкции является облегчение бесшовной интеграции в системы трубопроводов на основе фланца, что обеспечивает быструю и надежную сборку/разборку с помощью болтов и прокладок. Это оказывается критически важным для приложений, требующих частого обслуживания оборудования, системных проверок (предоставление точек доступа), изоляции процесса или будущих модификаций трубопроводов и расширений филиалов.

       Благодаря своей надежной фланцевой конструкции, All Flance Tee особенно подходит для требования высокотемпературных условий обслуживания высокого давления и часто является предпочтительным решением для транспортных систем жидкости большого диаметра. Key characteristics include:All three connections rely on bolting to mating flanges.A suitable gasket must be placed between each flange face to ensure sealing integrity.The pressure rating of the fitting is determined jointly by the flange class (e.g., 150#, 300#, 600#) and material (common grades include carbon steel A105/A350 LF2, stainless steel A182 F304/F316, alloy steels, и дуплексная нержавеющая сталь), в то время как само корпус TEE должно соответствовать применимым стандартам давления. Определения строго придерживаются соответствующих стандартов фланца (например, ASME B16.5 или B16.47) и стандартов тела TEE (например, ASME B16.9). Этот приоритет используется в тяжелой промышленности, в которой можно поддерживать поддержание. Типичные применения охватывают нефть и газ (разведка/производство вверх по течению, транспортировку среднего течения, неэффективное рафинирование), нефтехимические и химические обработки, тепловые и атомные электростанции, крупномасштабные водопроводные и сточные воды, судостроительные построения, оффшорные платформы и другие проекты тяжелой промышленной трубопроводы.

      Несмотря на значительные преимущества - размер установки/удаления, высокая прочность и надежность соединения, пригодность для больших диаметров и жесткие условия, упрощенная изоляция системы и стандартизация - все футболки фланца также присутствуют неотъемлемыми недостатками. Они в первую очередь включают более высокие относительные затраты из -за материалов и сварки для трех фланцев; значительно больший вес по сравнению с не фланцевыми или частично фланцевыми футболками; увеличение требований к пространству для грани фланца и затягивающих операций; и теоретический риск утечки в каждом фланцевом соединении, где производительность герметизации в значительной степени зависит от правильного выбора/установки прокладки и точного управления предварительной загрузкой болта.

      В качестве альтернативы всем фланцевым тройникам дизайнеры могут выбрать другие типы подгонки, основанные на классе давления, размере трубы, бюджетном и постоянстве подключения. Заменители включают в себя: резьбовые тройники (все порты резьбовые, например, NPT/BSPT) для линий с небольшим количеством низкого давления. Шаровые шва для шва (все порты сварка) для трубопроводов с высоким давлением с малым диаметром. (например, фланцевые концы прогона с помощью резьбовой/гнездовой ветви сварки).

      Таким образом, все фланцевые футболки, определяемая фланцами на всех трех портах, является критическим компонентом в фланцевых системах трубопроводов, что обеспечивает надежное разветвление, упрощенное обслуживание и устойчивость в высокотемпературных, высокотемпературных приложениях с высоким давлением.
