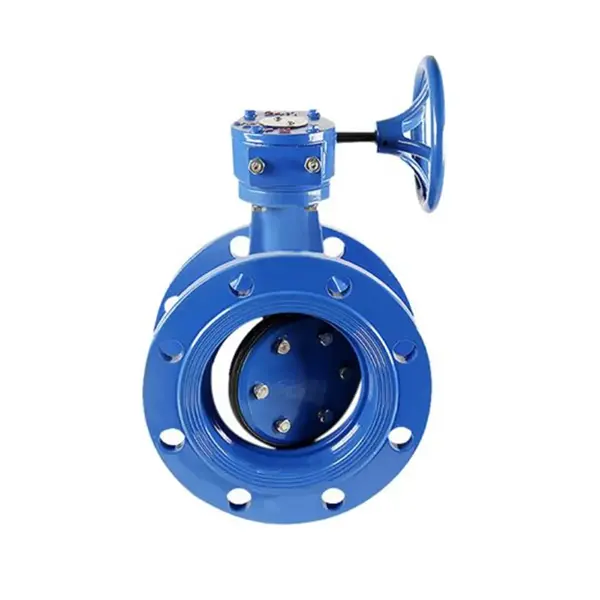

Клапан бабочки -фланца

Этот клапан бабочки фланца в основном используется в строительстве, пищевых продуктах, водоснабжении и дренаже и других полях, а также играет роль разрезания и регулирования трубопроводов в трубопроводных системах.

Отправить запрос

Описание продукта

Структурные особенности и использование

Эта серия клапанов бабочек-типа фланца принимает направленную центральную конструкцию прямой тарелки. Основной клапан состоит из интегрального вулканизированного резинового уплотнения, покрывающего корпус клапана внутренней полости и тарелку бабочки. Устройство передачи шестерни для ручки или сквозного шестерни выбирается для управления ручкой или шестерней червя, чтобы повернуть 90 "для достижения функции открытия и закрытия клапана. Его основные особенности: короткая длина структуры, легкий вес и быстрое открытие и закрытие. Небольшое пространство для установки: резиновый материал устойчив к стареющему и коррозии, а количество разворотов. Чтобы быть линейным, и производительность регулировки хороша: трансмиссия с шестерней или червями может самостоятельно включать в любое отверстие клапана для удовлетворения функциональных требований регулирования потока воды.

Flange Type Butterfly Valve

Гарантийный период: 1 год

Материал тела: пластичный железо

Размер: стандартный размер

Материал уплотнения: нитриловая резина

Стандарт: Американская ассоциация стандартов

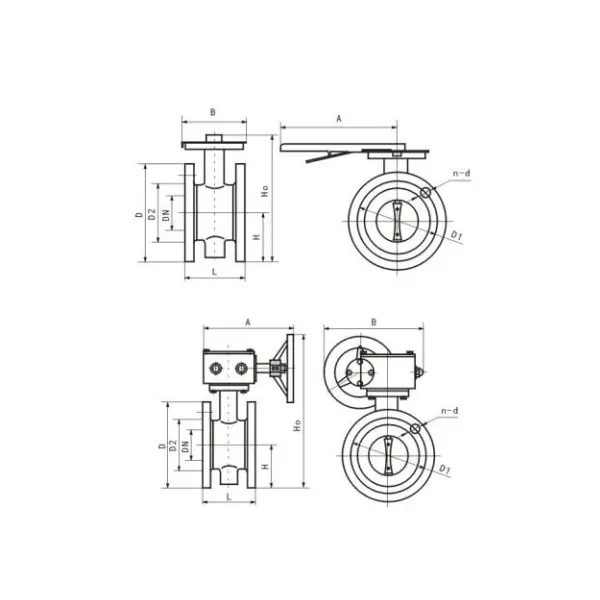

D41X/J Основные измерения

Номинальный диаметр DN (мм)	Структурная длина (Стандартное значение L)	Размеры (справочное значение)				0,6pa				1.mpa				1.6pump				Справочный вес (кг)
Номинальный диаметр DN (мм)	Структурная длина (Стандартное значение L)	H	К	A	B	D	D1	D2	н-д	D	D1	D2	н-д	D	D1	D2	н-д	Справочный вес (кг)
50	108	82.5	238	270	65	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	8.5
65	112	92.5	258	270	65	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	9.5
80	114	100	278	270	65	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	11
100	127	110	293	270	65	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	15
125	140	125	309	310	65	240	200	174	B-18	250	210	184	8-18	250	210	184	8-18	21
150	140	142.5	336	310	65	265	225	199	B-18	285	240	211	8-22	285	240	211	8-22	24

D341X/J Основные измерения

Номинальный диаметр DN (мм)	Структурная длина (Стандартное значение L)	Размеры (справочное значение)				0,6pa				1.mpa				1.6pump				Справочный вес (кг)
Номинальный диаметр DN (мм)	Структурная длина (Стандартное значение L)	H	К	A	B	D	D1	D2	н-д	D	D1	D2	н-д	D	D1	D2	н-д	Справочный вес (кг)
50	108	63	306	180	200	140	110	88	4-14	165	125	99	4-18	165	125	99	4-18	13
65	112	70	321	180	200	160	130	108	4-14	185	145	118	4-18	185	145	118	4-18	14
80	114	83	346	180	200	190	150	124	4-18	200	160	132	8-18	200	160	132	8-18	15.5
100	127	105	387	180	200	210	170	144	4-18	220	180	156	8-18	220	180	156	8-18	19.5
125	140	115	411	180	200	240	200	174	8-18	250	210	184	8-18	250	210	184	8-18	25.5
150	140	137	447	270	280	265	225	199	8-18	285	240	211	8-22	285	240	211	8-22	28.5
200	152	164	572	270	280	320	280	254	8-18	340	295	266	8-22	340	295	266	12-22	48
250	165	206	646	270	280	375	335	309	12-18	395	350	319	12-22	405	355	319	12-26	69
300	178	230	738	380	420	440	395	363	12-22	445	400	370	12-22	460	410	370	12-26	91
350	190	248	761	380	420	490	445	413	12-22	505	460	429	16-22	520	470	429	16-26	110
400	216	289	877	450	470	540	495	463	16-22	565	515	480	16-26	580	525	480	16-30	140
450	222	320	938	480	490	595	550	518	16-22	615	565	530	20-26	640	585	548	20-30	180
500	229	343	993	480	490	645	600	568	20-22	670	620	582	20-26	715	650	609	20-33	215
600	267	413	1131	480	490	755	705	667	20-26	780	725	682	20-30	840	770	720	20-36	290
700	292	478	1476	640	660	860	810	772	24-26	895	840	794	24-30	910	840	794	24-36	560
800	318	525	1533	640	660	975	920	878	24-30	1015	950	901	24-33	1025	950	901	24-39	910
900	330	585	1665	750	860	1075	1020	978	24-30	1115	1050	1001	28-33	1125	1050	1001	28-39	1500
1000	410	640	1765	850	900	1175	1120	1078	28-30	1230	1160	1112	28-36	1255	1170	1112	28-42	1750
1200	470	755	1995	850	900	1405	1340	1295	32-33	1455	1380	1328	32-39	1485	1390	1328	32-48	2180
1400	530	910	2310	1000	925	1630	1560	1510	36-36	1675	1590	1530	36-42	1685	1590	1530	36-48	2400
1600	600	1030	2595	1000	925	1830	1760	1710	40-36	1915	1820	1750	40-48	1930	1820	1750	40-56	2870
1800	670	1140	2810	1100	980	2045	1970	1918	44-39	2115	2020	1950	44-48	2130	2020	1950	44-56	3380
2000	760	1250	3100	1100	980	2265	2180	2125	48-42	2325	2230	2150	48-48	2345	2230	2150	48-62	4010
