Принцип работы клапанов затвора и как выбирать клапаны затвора

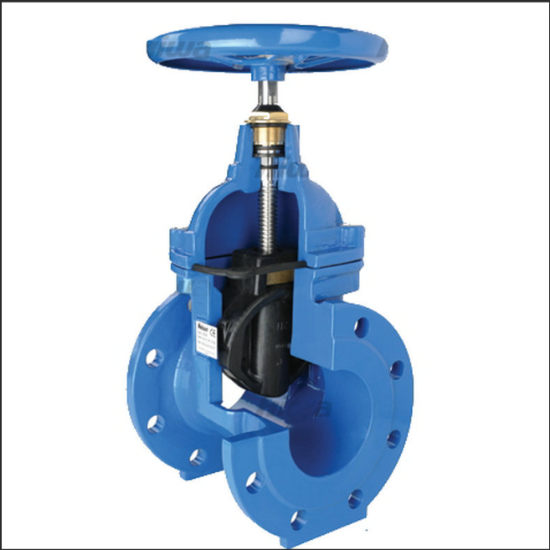

   Аклапан воротявляется отключенным клапаном, который работает путем поднятия или опускания вертикальных ворот (клинообразной или параллельной диск), чтобы открыть или закрыть проход жидкости. Он широко используется в промышленных системах трубопроводов для полной изоляции (полностью открытой или полностью закрытой) и не подходит для регулирования потока.

1. Принципиальные функции и принцип работы:

   Ключевой компонент - Gate/Disc:

    Обычно клинообразные (сплошные, разделенные или гибкие клины) или параллельный (одиночный или двойной диск).

    Ворота перпендикулярно направлению потока жидкости.

2. Операция:

   Активируется вращением маховика, коробки передач или привода (электрического, пневматического, гидравлического) на стебле клапана.

   Роторное движение стебля преобразуется в вертикальное линейное движение затвора с помощью резьбовой гайки ствола.

3. Опеное состояние:

   При полном поднятии проход ворот полностью выравнивается с корпусом клапана, создавая прямой, неограниченный путь потока с минимальным сопротивлением жидкости и падением давления.

4.closed State

   При полном опускании поверхности герметизации затвора крепко прижимают сиденья клапана, образуя металлическое до металлического или металлическое сиденье (например, резиновое, PTFE) уплотнение для блокировки потока жидкости.

5. Характеристики потока

   ЗатворыОбычно полные (или почти полные), что означает, что площадь открытого потока соответствует внутреннему диаметру трубы, что позволяет прямой поток с низкой турбулентностью.

6. Ключные преимущества

   Низкое сопротивление жидкости: минимальное падение давления при полном открытии, повышение энергоэффективности.

   Низкий эксплуатационный момент: давление жидкости уравновешивает силы ворота во время открытия/закрытия (особенно в конструкциях с двумя дисками), сокращение усилий (по сравнению с клапанами глобуса).

   Двунаправленный поток: симметричная конструкция позволяет поток из любого направления, не влияя на уплотнение или работу.

   Компактная структура (против клапанов глобусов): более короткая длина лиц-к лицу сохраняет пространство.

   Надежное герметинг: эффективное уплотнение в замкнутом состоянии (особенно с устойчивыми или металлическими воротами клина).

   Широкая совместимость: подходит для воды, пара, нефти, газа и коррозийной среды (с соответствующими материалами).

7. Ключевые недостатки

   Медленная работа: ворота требует полного перемещения, чтобы открыть/закрыть. Разделение поверхностного износа: трение между воротами и сиденьями во время работы вызывает эрозию, особенно с абразивными жидкостями.

   Сложное техническое обслуживание: ремонт поврежденных сидений/ворот часто требует специализированных инструментов.

   Большой размер/вес: громоздкий дизайн требует значительного пространства для установки (высота).

   Не подходящие для дросселирования: частично открытые позиции вызывают эрозию, вибрацию и повреждение уплотнения высокой скорости. Должен использоваться только полностью открытым или полностью закрытым.

   Высокая стоимость: особенно для больших диаметров, приложений высокого давления

8. Маджор структурных типов

 8,1by Gate Design:

   Клапан ворот клина: наиболее распространенный. V-образный клин создает силу герметизации через угловое сжатие или упругую деформацию. Надежное герметизирование, адаптируемое к тепловым изменениям. Подтипы: сплошной клин, разделенный клин (саморегулирование), гибкий клин (тепловая компенсация).

   Параллельный затворный клапан слайда: два параллельных диска. Уплотнение опирается на механизм разбрасывателя (например, нижний клин) или давление жидкости, выталкивающее диски на сиденья. Более простая структура, менее склонная к заклиниванию, но нижнее уплотнение при низком давлении.

 8.2by STEM Движение

   Растущий STEM (OS & Y): потоки STEM являются внешними. Стебель поднимается во время открытия, визуально указывая на положение. Сопротивляется коррозии, но требует вертикального разрешения.

   Нераспозиционный стебель (NRS): потоки STEM являются внутренними. Стебель вращается без подъема, сохраняя вертикальное пространство. Идеально подходит для ограниченных областей (например, под землей), но скрывает положение, а резьбы подвергаются воздействию жидкости/коррозии.

9. ТИПИЧЕСКИЕ АРКИКАЦИИ Клапаны, идеально подходят для низкостойких, полной изоляции/полного закрытия в:

    Водные системы: водоочистные сооружения, канализационные сети, строительные сети.

   Нефть и газ: трубопроводы, нефтеперерабатывающие заводы, линии передачи.

   Электростанции: питательная вода котла, паровые системы.

   Химическая промышленность: коррозийный/некоррозивный транспорт жидкости (зависимый от материала).

   HVAC: основные трубопроводы большой системы.
