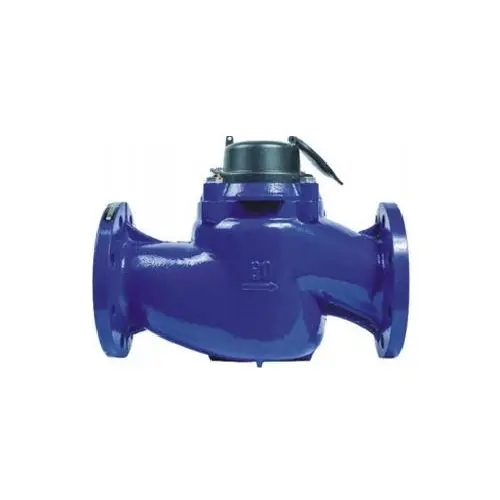

Счетчик воды Woltman WS-40-200

Использование: вертикальный счетчик воды Вольтмана представляет собой разновидность счетчика воды Вольтмана (винтового крыла). Счетчик воды с винтовым крылом, также известный как счетчик воды Вольтмана, представляет собой своего рода скоростной счетчик воды, который подходит для использования в трубопроводе большого диаметра. Он характеризуется большой пропускной способностью и небольшой потерей давления.

Отправить запрос

Описание продукта

Применимые условия:

Материал: чугунный корпус.

▶ Холодная вода: 0,1~30℃.

▶Горячая вода: 0,1~90℃

▶Рабочее давление: 1,0 МПа.

Способ установки:

1.Горизонтальная установка.

2. Дополнительный фильтр для воды не требуется.

3. Вход/выход воды водомера не требует требований к прямому участку трубы.

Характеристики:

1.Нет червячного механизма передачи, рабочее колесо напрямую приводит в движение счетчик, высокая эффективность передачи и низкий пусковой поток.

2. Широкий диапазон, подходит для случаев с большим изменением расхода.

3. Обнаружение полного потока, высокая точность измерения.

4.Сухая структура магнитной передачи обеспечивает чистоту и прозрачность счетчика.

5. Шестизначное увеличенное цифровое колесо отображает показания, и показания становятся более четкими.

6. Съемная конструкция дозирующего движения удобна для обслуживания.

7. Внутренняя структура регулировки для предотвращения регулировки частного счетчика.

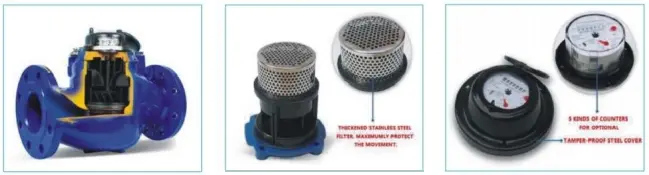

8. Встроенный сетчатый фильтр из нержавеющей стали эффективно защищает измерительный механизм.

9. Высокоизносостойкая система подшипников (подшипник для авиационного инструмента + высокоизносостойкий вал из цементированного карбида) обеспечивает долгосрочную стабильность и надежность продукта и значительно улучшает максимальный поток продукта.

10. Крепежи из нержавеющей стали и порошок эпоксидной смолы нанесены внутри и снаружи корпуса, чтобы максимизировать защиту от ржавчины и продлить срок службы продукта; Дополнительный защитный чехол от подглядывания (не позволяет пользователям разбирать механизм без разрешения, повреждать или менять измерительный механизм и в наибольшей степени играть роль защиты от кражи воды).

Технический параметр:

Ду (мм)	Диапазон расхода	Максимальный расход Q4	Общий поток 3 квартал	Граничный поток Q2	Минимальный расход Q1	Минимум чтение	Максимум чтение
Ду (мм)	3/1 квартал	м³/ч				м³
40	50/200	50	40	1,28/1,25	0,8/0,2	0.0001	999, 999
50	50/200	50	40	1,28/1,25	0,8/0,2	0.0001	999, 999
80	50/200	80	63	2.0/2.0	1,26/0,32	0.0001	999, 999
100	50/200	125	100	3.2/3.12	2,0/0,5	0.0001	999, 999
150	50/200	312	250	8,0/7,88	5,0/1,25	0.0001	999, 999
200	50/200	500	400	12,8/12,5	8.0/2.0	0.0001	999, 999

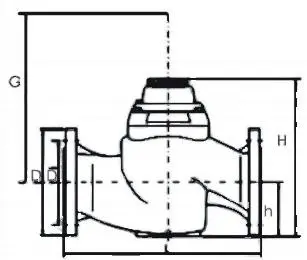

Габаритные размеры и вес:

DN (мм)	Длина	Высота		Соединительный фланец			Эталонный вес
DN (мм)	л (мм)	ЧАС (мм)	час (мм)	Фланец внешний диаметр	Центральный диаметр отверстия под болт D1 (мм)	Количество соединительные болты	кг
40	280	228	85	150	110	4*М16	11.6
50	280	228	85	165	125	4*М16	12
80	370	282	103	200	160	8*М16	21.3
100	370	303	114	220	180	8*М16	25
150	500	430	155	285	240	8*М20	68.2
200	500	505	190	340	295	12*М20	99.8

A.Максимально допустимая погрешность низкой области (Q1≤Q

Б. Когда температура воды составляет ≤30 ℃,

Максимально допустимая погрешность в верхней зоне (Q2≤Q≤Q4) составляет ±2%. Когда температура воды>30 ℃,

максимально допустимая погрешность в верхней области (Q2≤Q≤Q4) составляет ±3%.
