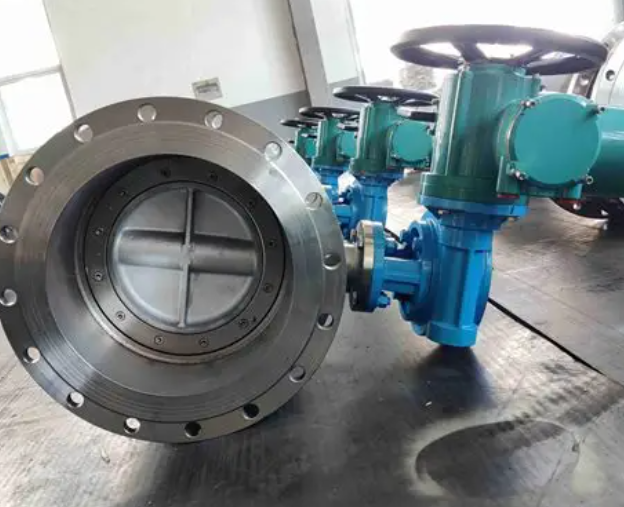

Что такое двойной эксцентричный фланцевый клапан бабочки?

   АклапанТело обычно имеет фланцевые соединения (совместимые с ANSI, DIN или другими международными стандартами) и могут быть построены из чугуна, углеродистой стали, нержавеющей стали или специальных сплавов. Диск принимает эксцентричную форму бабочки, часто изготовленную из нержавеющей стали или покрытую коррозионными материалами, такими как PTFE. Стебель подготовлен из высокопрочной сплавной стали и передает эксплуатационный крутящий момент с помощью своей конструкции с двойным сбором. Запечатывающее кольцо монтируется на сиденье клапана, с материалами, начиная от эластомеров (например, EPDM, резина NBR) до металла (для среды высокой температуры/давления). Система подшипника использует самосмазывание или бронзовые подшипники для минимизации трения, в то время как варианты применения включают ручные рычаги, коробки передач, пневматические или электрические приводы.

   Во время отверстия диск мгновенно отключается от уплотнения сиденья (из-за первого смещения, уменьшая трение) и вращается на 90 °, чтобы достичь полнооттрайного положения. При закрытии вторая конструкция смещения позволяет диску постепенно сжимать герметизирующее кольцо, образуя равномерный линейный контакт уплотнения. Регулируя угол вращения диска (0 ° –90 °), достигается точный контроль над потоком среды и давлением в трубопроводе.

   This valve is widely used in water supply and treatment systems (e.g., water plants, sewage pumping stations), petrochemical industries for oil/chemical transfer pipelines, power generation facilities in cooling water circuits and flue gas desulfurization (FGD) units, HVAC systems for large-building heating/cooling water circulation, shipbuilding for seawater pipelines and ballast water control, and sanitary processes in Продовольственная/фармацевтическая промышленность, адаптируясь к коррозийной, высокотемпературной и чистой медиа-средам.

   Ключевые преимущества. Допуск: металлические уплотнения выдерживают от -196 ° C до +650 ° C; Эластомерные уплотнения костюм от -40 ° C до 200 ° C.

   По сравнению с одноразмерными клапанами бабочек (только смещение стебля из центра уплотнения, подходящее для условий окружающей среды низкого давления), конструкция с двойным набором существенно улучшает уплотнение и долговечность за счет второго смещения, что делает его основным решением для применений среднего и высокого давления. Клапаны для бабочек с тройным счетом добавляют смещение угла конуса сиденья для достижения жесткого уплотнения металла и металла и нулевой утечки, лучше подходящих для сверхвысокой температуры/давления и тяжелой среды (например, единиц переработки), хотя и при значительно более высоких затратах.

    Shandong Epoch Equipment Co., Ltd. является крупномасштабным профессиональным производителем в провинции Шаньдун в Китае, придерживается ориентации науки и техники, защиты окружающей среды, качества и эффективности. В настоящее время он превратился в трансрегиональное и многооиндустриальное предприятие, интегрирующее такие широкие отрасли, как проектирование, разработка, производство и экспорт. Посетите наш сайт вhttps://www.epochpipeline.com/Чтобы узнать больше о наших продуктах. Для запросов вы можете связаться с нами по адресу sdepochwater@hotmail.com.
