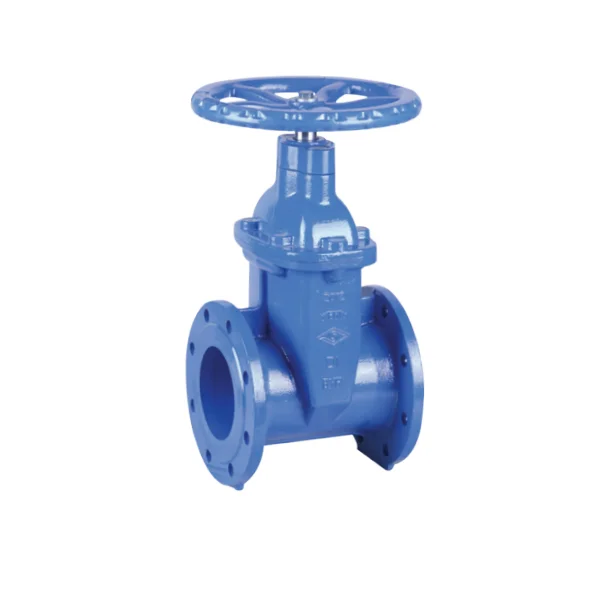

BS 5163 фланцевой устойчивый клапан NRS Gate Calve
BS 5163 фланцевой элангельный клапан NRS затвора (Z45X) PN10/16
• Соединение заканчивается: фланца к BS EN 1092-2: 1997
• Рабочее давление: PN10/16
• Диапазон температуры: 0 ℃- 100 ℃
• Покрытие: эпоксидное покрытие слияния в соответствии с ANSI/AWWA C550
• Соединение заканчивается: фланца к BS EN 1092-2: 1997
• Рабочее давление: PN10/16
• Диапазон температуры: 0 ℃- 100 ℃
• Покрытие: эпоксидное покрытие слияния в соответствии с ANSI/AWWA C550
Спецификация материала
|
Часть № |
Часть |
Стандартная спецификация |
Параметры |
|
1 |
Корпус клапана |
EN-GJS-450-10 |
|
|
2 |
Устойчивый клиновый диск |
EN-GJS-450-10+EPDM |
|
|
3 |
Корень |
Нержавеющая сталь |
SS304, SS316, SS420, SS431 |
|
4 |
Болт |
Цинковая карбоновая сталь |
SS304, SS16 |
|
5 |
Капот |
EN-GJS-450-10 |
|
|
6 |
Упплужденное кольцо |
Нян |
Epdm |
|
7 |
Железа |
EN-GJS-450-10 |
|
|
8 |
Маховик |
EN-GJS-450-10 |
Прессованная сталь |
|
9 |
Болт |
Цинковая карбоновая сталь |
SS304, SS16 |
|
10 |
Флайма |
Цинковая карбоновая сталь |
SS304, SS16 |
|
11 |
Кольцо стеклоочистителя |
Нян |
Epdm |
|
12 |
Болт |
Цинковая карбоновая сталь |
SS304, SS16 |
|
13 |
Плоская шайба |
Цинковая карбоновая сталь |
SS304, SS16 |
|
14 |
Упплужденное кольцо |
Нян |
Epdm |
|
15 |
Упорная шайба |
Латунный HPB59-1 (тип A) Недоступно (тип B) |
|
|
16 |
Капот газ |
Epdm |
Нян |
|
17 |
Клин орех |
Латунь HPB59-1 |
Бронзовый ZQSN5-5-5 |
Примечание. Для специального запроса материала, кроме стандартной спецификации, пожалуйста, укажите четко в списке запросов или заказа.
|
Дн |
ПН |
Размеры (мм) |
|||||||||
|
Дюйм |
мм |
L |
H |
D |
D1 |
d |
C |
T |
n-φl |
||
|
Тип |
Типб |
||||||||||
|
2 " |
50 |
10/16 |
178 |
218 |
254 |
165 |
125 |
99 |
19 |
3 |
4-F19 |
|
2.5 " |
65 |
10/16 |
190 |
232 |
275 |
185 |
145 |
118 |
19 |
3 |
4-F19 |
|
3 " |
80 |
10/16 |
203 |
281 |
301 |
200 |
160 |
132 |
19 |
3 |
8-F19 |
|
4 " |
100 |
10/16 |
229 |
316 |
355 |
220 |
180 |
156 |
19 |
3 |
8-F19 |
|
5 " |
125 |
10/16 |
254 |
393 |
393 |
250 |
210 |
184 |
19 |
3 |
8-F19 |
|
6 " |
150 |
10/16 |
267 |
420 |
448 |
285 |
240 |
211 |
19 |
3 |
8-F23 |
|
8 " |
200 |
10 |
292 |
490 |
548 |
340 |
295 |
266 |
20 |
3 |
8-F23 |
|
16 |
12-F23 |
||||||||||
|
10 " |
250 |
10 |
330 |
626 |
626 |
405 |
350 |
319 |
22 |
3 |
12-F23 |
|
16 |
355 |
12-F28 |
|||||||||
|
12 " |
300 |
10 |
356 |
722 |
722 |
460 |
400 |
370 |
24.5 |
4 |
12-F23 |
|
16 |
410 |
12-F28 |
|||||||||
|
14 " |
350 |
10 |
381 |
800 |
800 |
520 |
460 |
429 |
26.5 |
4 |
16-F23 |
|
16 |
470 |
16-F28 |
|||||||||
|
16 " |
400 |
10 |
406 |
870 |
870 |
580 |
515 |
480 |
28 |
4 |
16-F28 |
|
16 |
525 |
16-F31 |
|||||||||
|
18 " |
450 |
10 |
432 |
1108 |
1108 |
640 |
565 |
530 |
30 |
4 |
20-F28 |
|
16 |
585 |
548 |
20-F31 |
||||||||
|
20 " |
500 |
10 |
457 |
1130 |
1130 |
715 |
620 |
582 |
31.5 |
4 |
20-F28 |
|
16 |
650 |
609 |
20-F34 |
||||||||
|
24 " |
600 |
10 |
508 |
1311 |
1311 |
840 |
725 |
682 |
36 |
5 |
20-F31 |
|
16 |
770 |
720 |
20-F37 |
||||||||
|
28 " |
700 |
10 |
610 |
1311 |
1311 |
895 |
840 |
794 |
32.5 |
5 |
24-F31 |
|
32 " |
800 |
10 |
660 |
1750 |
1750 |
1015 |
950 |
901 |
35 |
5 |
24-F34 |
