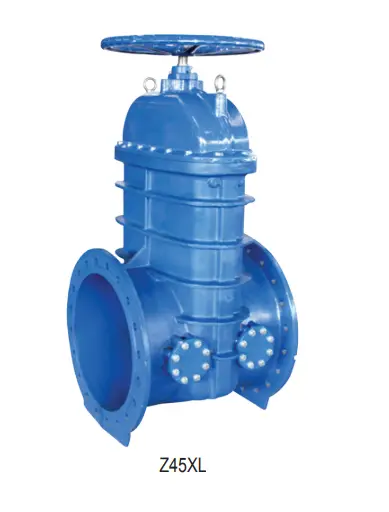

BS 5163 фланцевой элангсный клапан NRS Gate с обходной выходом

Model:(Z45XL) PN10/16

BS 5163 фланцевой элангс -затворный клапан NRS с обходной выпускной (Z45XL) PN10/16
• Соединение заканчивается: фланца к BS EN 1092-2: 1997
• Рабочее давление: PN10/16
• Диапазон температуры: 0 ℃- 100 ℃
• Покрытие: эпоксидное покрытие слияния в соответствии с ANSI/AWWA C550

Отправить запрос

Описание продукта

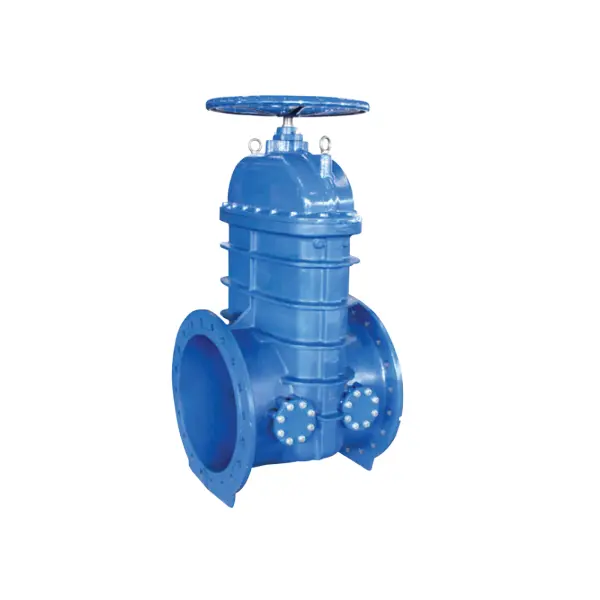

BS 5163 Flanged Resilient NRS Gate Valve with Bypass Outlet

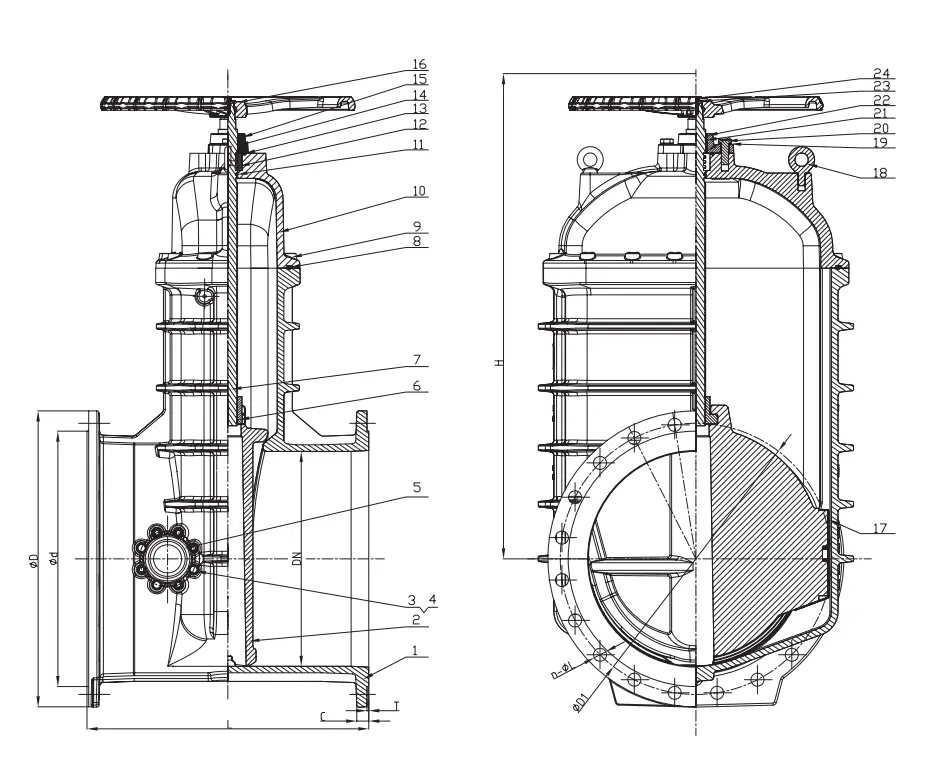

Спецификация материала
Часть №	Часть	Стандартная спецификация	Параметры
1	Корпус клапана	EN-GJS-450-10
2	Устойчивый клиновый диск	EN-GJS-450-10+EPDM
3	Болт	Цинковая карбоновая сталь	SS304, SS316
4	Плоская шайба	Цинковая карбоновая сталь	SS304, SS316
5	Шах-проходная крышка клапана	EN-GJS-450-10
6	Клин орех	Латунь HPB59-1
7	Корень	Нержавеющая сталь	SS304/316/420/431
8	Капот газ	Epdm	Нян
9	Болт	Цинковая карбоновая сталь	SS304, SS316
10	Капот	EN-GJS-450-10
11	Упплужденное кольцо	Нян	Epdm
12	Упорная шайба	Цинковая карбоновая сталь	SS304, SS316
13	Упплужденное кольцо	Нян	Epdm
14	Руководство по оси	Латунь HPB59-1
15	Железа	EN-GJS-450-10
16	Маховик	EN-GJS-450-10	Прессованная сталь
17	Рукав для гида	Epdm
18	Болт для глаз	Цинковая карбоновая сталь
19	Плоская шайба	Цинковая карбоновая сталь	SS304, SS316
20	Болт	Цинковая карбоновая сталь	SS304, SS316
21	0-кольцо	Нян	Epdm
22	Кольцо стеклоочистителя	Epdm	Нян
23	Плоская шайба	Цинковая карбоновая сталь	SS304, SS316
24	Болт	Цинковая карбоновая сталь	SS304, SS316
ПРИМЕЧАНИЕ. 1. Для специального запроса материала, кроме стандартной спецификации, укажите четко указать в списке запросов или заказа. Bypasfiting и Assembly клапана не будут указаны и предоставлены, если нет конкретного заявления в порядке или запросе. 2. Если требуется обходная установка и клапан, пожалуйста, укажите его в вашем заказе на покупку, и затраты будут добавлены соответственно."

Дн		ПН	Размеры (мм)
Дюйм	мм		L	H	D	D1	d	C	T	n-φl
18 "	450	10	650	1108	640	565	530	30	4	20-F28
		16				585	548			20-31
20 "	500	10	700	1130	715	620	582	31.5	4	20-F28
		16				650	609			20-34
24 "	600	10	800	1311	840	725	682	36	5	20-31
		16				770	720			20-F37

Горячие Теги: BS 5163 фланцевой элангсный клапан NRS Gate с обходной выходом
