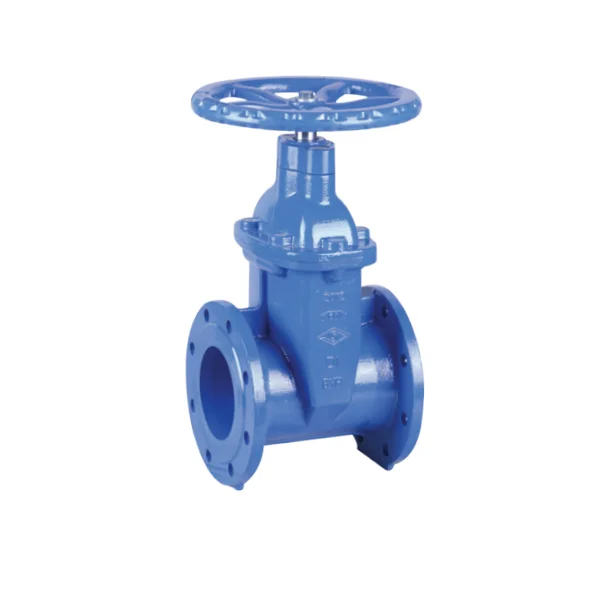

BS 5163 фланцевой элангс -элегантный клапан NRS PN25

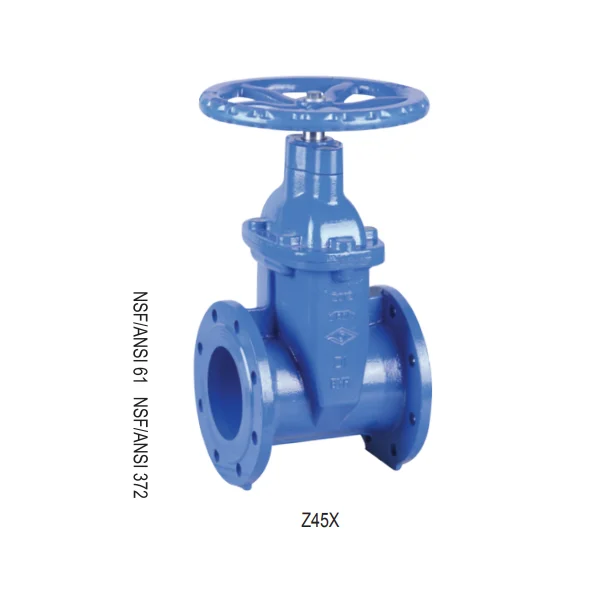

Model:(Z45X) PN25
Z45X BS 5163 Фланцевированный устойчивый клапан NRS PN25 PN25
• Соединение заканчивается: фланца к BS EN 1092-2: 1997
• Рабочее давление: PN25
• Диапазон температуры: 0 ℃- 100 ℃
• Покрытие: эпоксидное покрытие слияния в соответствии с ANSI/AWWA C550
• Рабочее давление: PN25
• Диапазон температуры: 0 ℃- 100 ℃
• Покрытие: эпоксидное покрытие слияния в соответствии с ANSI/AWWA C550
Спецификация материала
|
Часть № |
Часть |
Стандартная спецификация |
Параметры |
|
1 |
Корпус клапана |
EN-GJS-450-10 |
|
|
2 |
Устойчивый клиновый диск |
EN-GJS-450-10+EPDM |
|
|
3 |
Корень |
Нержавеющая сталь |
SS304, SS316, SS420, SS431 |
|
4 |
Болт |
Цинковая карбоновая сталь |
SS304, SS16 |
|
5 |
Капот |
EN-GJS-450-10 |
|
|
6 |
Упплужденное кольцо |
Нян |
Epdm |
|
7 |
Железа |
EN-GJS-450-10 |
|
|
8 |
Маховик |
EN-GJS-450-10 |
Прессованная сталь |
|
9 |
Болт |
Цинковая карбоновая сталь |
SS304, SS16 |
|
10 |
Флайма |
Цинковая карбоновая сталь |
SS304, SS16 |
|
11 |
Кольцо стеклоочистителя |
Нян |
Epdm |
|
12 |
Болт |
Цинковая карбоновая сталь |
SS304, SS16 |
|
13 |
Плоская шайба |
Цинковая карбоновая сталь |
SS304, SS16 |
|
14 |
Упплужденное кольцо |
Нян |
Epdm |
|
15 |
Упорная шайба |
Латунный HPB59-1 (тип A) Недоступно (тип B) |
|
|
16 |
Капот газ |
Epdm |
Нян |
|
17 |
Клин орех |
Латунь HPB59-1 |
Бронзовый ZQSN5-5-5 |
Примечание. Для специального запроса материала, кроме стандартной спецификации, пожалуйста, укажите четко в списке запросов или заказа.
|

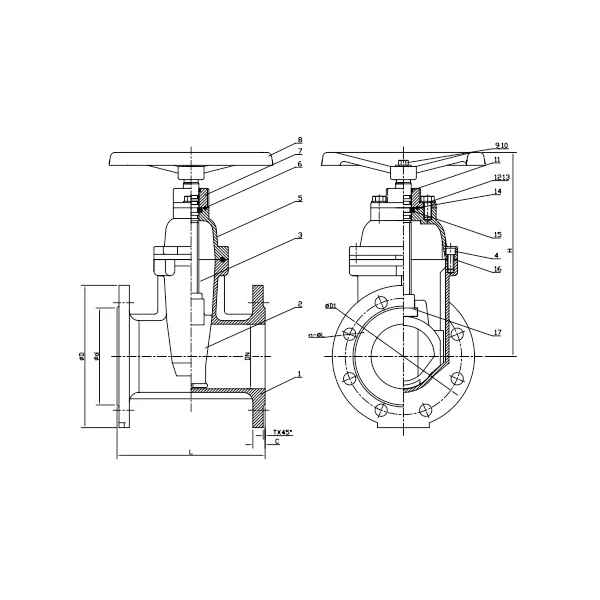

Дн |
ПН |
Размеры (мм) |
||||||||
|
Дюйм |
мм |
|
L |
H |
D |
D1 |
d |
C |
T |
n-φl |
|
2 " |
50 |
25 |
178 |
218 |
165 |
125 |
99 |
19 |
3 |
4-F19 |
|
2.5 " |
65 |
25 |
190 |
232 |
185 |
145 |
118 |
19 |
3 |
8-F19 |
|
3 " |
80 |
25 |
203 |
281 |
200 |
160 |
132 |
19 |
3 |
8-F19 |
|
4 " |
100 |
25 |
229 |
316 |
235 |
190 |
156 |
19 |
3 |
8-F23 |
|
5 " |
125 |
25 |
254 |
393 |
270 |
220 |
184 |
19 |
3 |
8-F28 |
|
6 " |
150 |
25 |
267 |
420 |
300 |
250 |
211 |
20 |
3 |
8-F28 |
|
8 " |
200 |
25 |
292 |
490 |
360 |
310 |
274 |
20 |
3 |
12-F28 |
|
10 " |
250 |
25 |
330 |
626 |
425 |
370 |
319 |
22 |
3 |
12-F31 |
|
12 " |
300 |
25 |
356 |
722 |
485 |
430 |
370 |
24.5 |
4 |
16-F31 |
Горячие Теги: BS 5163 фланцевой элангс -элегантный клапан NRS PN25
